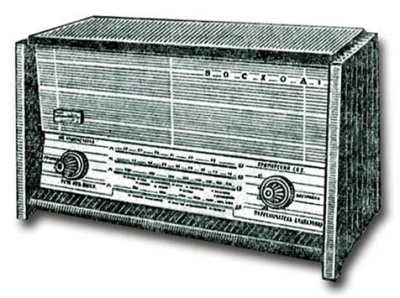

Стационарный транзисторный радиоприёмник "Восход"

Стационарный транзисторный радиоприёмник "Восход" с 1 октября 1961 года выпускал Владивостокский завод "Радиоприбор".

Радиоприёмник собран на девяти транзисторах и предназначен для работы в диапазонах: ДВ 150...415, СВ 520...1600 кгц, КВ-1 8,33...12,1 и КВ-2 3,95...8,33 Мгц. Чувствительность с антенного входа на всех диапазонах около 150 мкв. Избирательность 26 дб. Полоса воспроизводимых звуковых частот 100...4000 Гц. Номинальная выходная мощность 150 мВт. На выходе приёмника включён громкоговоритель 1ГД-6. Питание приёмника осуществляется от 6 батарей "Сатурн" или электросети через встроенный БП. Монтаж приёмника разбит на блоки. В блоках ПЧ, НЧ применен печатный монтаж. Габариты модели 482х257х282 мм. Его вес 12,5 кг. Цена 78 рублей 75 копеек. С 1963 года выпускался приёмник "Восход-2", который почти не отличался от базового.

Дитература:

  1. Описание и схема радиоприёмника "Восход" в справочнике И.Ф.Белова и Е.В.Дрызго.
  2. Электрическая схема приёмника "Восход-2".
