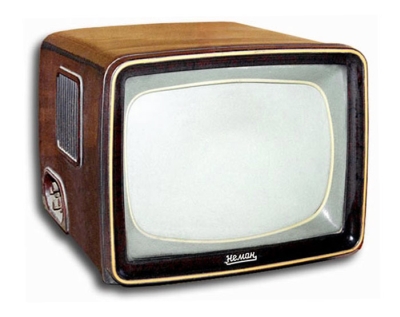

Телевизор "Неман"

Сетевые ламповые чёрно-белые телевизоры "Неман", "Неман-2", "Неман-3" выпускал Минский радиозавод с 1959 года.

Телевизоры ''Неман'' предназначены для приёма программ в любом из 12 телевизионных каналов. Модели отличаются между собой типами применяемых электронно-лучевых трубок. В телевизоре ''Неман'' это кинескоп 35ЛК2Б, в телевизоре ''Неман-2'' - 43ЛК3Б (стеклянная), а в телевизоре ''Неман-3'' - 43ЛК2Б (металло-стеклянная). По электрической схеме и конструкции все три модели одинаковы. Отличие телевизоров в их массе и оформлением передней панели. Масса первой модели 23 кг, второй и третьей 26 кг. Футляр телевизора изготовлен из фанеры ценных пород дерева или их иммитации, переднюю его часть занимает экран кинескопа и металлическая крашенная вставка. Обрамление кинескопа и щитки для ручек управления из пластмассы. Вставка между кинескопом и лицевой части телевизора выполнена из крашенной жести. В аппарате применено 14 радиоламп и 11 диодов. Размеры любого из телевизоров 445х380х430 мм. Телевизор питается от электросети 127 или 220 вольт, потребляя мощность около 150 Вт. Размер изображения в первой модели 210х280 мм, во второй и третьей соответственно больше. Чувствительность в 200 мкВ обеспечивает приём программ на наружную антенну в радиусе до 70 км от студии. Громкоговоритель 1ГД-9 расположен справа футляра, для улучшения звука на левой стенке сделан вырез. Громкость достаточна для озвучивания средней комнаты. В модели применены эффективные автоматичесие регулировки; АРУ и АПЧ и Ф. Основные ручки управления выведены на правую боковую стенку футляра в нишу, вспомогательные в нишу слева. Монтаж деталей и узлов на платах - печатный. Цена 1 модели с отделкой ценными породами дерева 300 руб, с иммитацией ценных пород 288 руб (1961). Третий вариант телевизора ''Неман'' был выпущен весьма значительной серией, около 4 миллионов экземпляров ТВ. Закончил завод выпуск телевизора ''Неман-3'' в 1968 году.

Литература:

  1. Описание моделей "Неман" в справочнике.
  2. Описание и электрическая схема моделей (С.А.Ельяшкевич).
