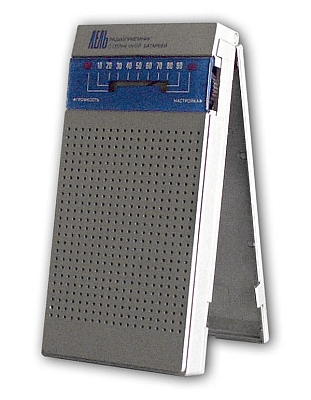

Радиоприёмник с солнечной батареей "Лель"

Радиоприёмник с солнечной батареей "Лель" выпускал Новгородский завод им. 50 летия Октября с 1985 года.

''Лель'' - первый отечественный серийный приёмник, в котором наряду с батареей из 2 элементов 316, применена солнечная батарея. Разработан он в ИРПА им. Попова совместно с Новгородским ПО ''Старт'' на базе серийных приёмника ''Свирель''. Как и прототип, ''Лель'' предназначен для приёма в диапазоне СВ на встроенную магнитную антенну. СБ разработана в НПО ''Квант'' из монокристаллического кремния с рабочей площадью 70 см. Размеры СБ 115х65 мм, отдаваемая мощность при освещенности 500 Вт/м - 300 мВт. В условиях освещенности 250 Вт/м, (легкая облачность) она обеспечивает работу приёмника без расхода энергии элементов. СБ размещена на откидной крышке со стороны задней стенки и защищена стеклом. Шарниры СБ позволяют поворачивать ее вокруг оси на 180 градусов. Чувствительность - 2 мВ/м, селективность по соседнему каналу при расстройке ± 9 кГц 12 дБ, по зеркальному каналу 26 дБ. Номинальная выходная мощность 40 мВт, максимальная 100. Диапазон ЗЧ - 450...2500 Гц. Минимальное питание 2, номинальное 3, максимальное 6 В. Ток покоя 15 мА. Габариты приёмника - 145х72х25 мм. Масса - 240 г. Цена 54 рубля.

Литература:

  1. Описание приёмника в Радио №5 за 1985 год.
  2. Электрическая схема приёмника.
