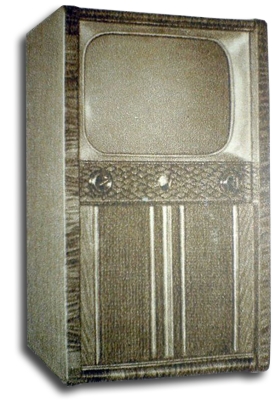

Консольный телевизор "Мир"

Телевизионный приёмник чёрно-белого изображения "Мир" с 1956 года выпускал опытной серией Ленинградский завод имени Козицкого.

Консольный телевизор "Мир" имеет 21 лампу, 10 диодов и электростатический кинескоп 53ЛК2Б с прямоугольным экраном. Приёмные тракты выполнены по супергетеродинной схеме. Для приёма звукового сопровождения используется разностная частота между частотами изображения и звукового сопровождения. Телевизор рассчитан на приём любого из пяти каналов и УКВ-ЧМ радиостанций. Чувствительность телевизора 100 мкВ. Имеются гнёзда для звукоснимателя. Широкополосная АС с 4-мя громкоговорителями, при подводимой мощностью в 4 Вт создаёт высококачественное звучание. Имеются раздельные регуляторы тембра ВЧ и НЧ. Система АРУ поддерживает контрастность изображения, при колебаниях уровня сигнала на антенном входе, а автоматическая подстройка частоты генератора в блоке строчной развёртки позволяет получить устойчивое изображение при приёме на больших расстояниях и при воздействии помех. В модели применена система дистанционного управления которая позволяет на расстоянии до 8 метров регулировать яркость изображения и громкость звука. Блочная конструкция и устройство для поворота шасси обеспечивают удобство в ремонте. Питается ТВ от сети 127 или 220 в, потребляя мощность при телеприёме 195 Вт, а при приёме ЧМ - 80 Вт. Конструкция позволяет снимать защитное стекло кинескопа для удаления пыли. Имеется встроенная антенна, позволяющая вести приём на небольшом от студии. Размеры телевизора - 615х1000х500 мм. Масса - 65 кг.

Литература:

  1. Описание ТВ в справочнике НИРТ.
  2. Описание в ТМ № 11 за 1956 г.
  3. Описание в Радио № 1 за 1957 г.
  4. Описание в какой-то газете тех лет.
