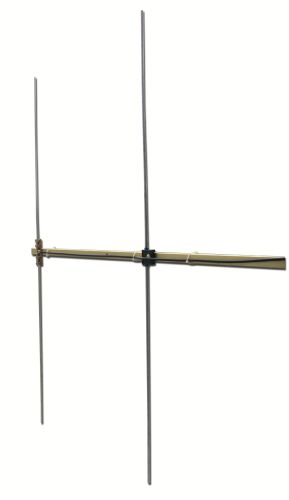

Два элемента на 144

Антенная состоит из двух элементов: разрезного вибратора и рефлектора.

Это очень простая антенна, но которая, тем не менее, показала довольно неплохие результаты.  Работает намного лучше четвертьволновых штырей (например Anli WH-14M), и ничуть не уступает трехэлементной антенне, во всяком случае при установке ее на балконе или в оконном проеме. Собирается, при наличии "железа" за один вечер, мне для сборки этой антенны потребовалось примерно 4 часа, причем половину этого времени я игрался в программе MMANA, экспериментируя с размерами и подстраиваясь под имеющиеся алюминиевые трубки, из которых изготовлены вибратор и рефлектор. После того как антенная была собрана, а померить то, что получилось было нечем - все же решился подключить ее к переносной радиостанции, хотя бы просто послушать. Убедившись что антенна довольно неплохо работает на прием - не удержался и, рискуя спалить выходной каскад "потаскушки" - нажал на тангенту. Имея на выходе всего 5 Вт и держа антенну в руках, направив ее в оконный проем - сразу удалось связаться с другим концом города, рапорт 59 с большими плюсами. Покрутив антенну, выяснилось, что она имеет довольно неплохую диаграмму, по словам корреспондентов, разность "вперед-назад" по S-метру более 20 дБ.

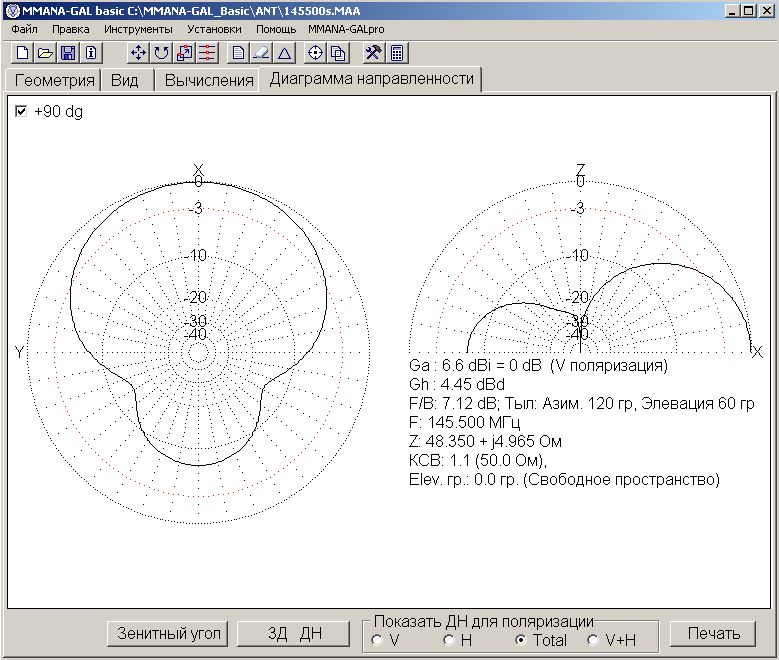

 Два элемента на 144. Диаграмма направленности

Но самое приятное случилось на следующий день, когда я всеже решил ее промерить и подстроить. Оказалось, что КСВ на всем 2-х метровом диапазоне не превышает 1,15, а на участке 145.500 - 145.700 - всего 1,05! Сопротивление антенны в пределах 48,5 - 51,4 Ом. Удивительно, но ничего подстраивать не пришлось, все параметры оказались не только соизмеримы с расчетными, но и попали туда куда нужно!

Для постройки антенны подойдет практически любое "железо" - алюминиевая или пластиковая трубка диаметром 10-20 мм для траверсы и алюминиевые трубки или прутки диаметром 4-8 мм для элементов. Я использовал для траверсы квадратный профиль (остатки от какой-то промышленной телевизионной антенны), для вибратора - алюминиевая трубка диаметром 5 мм, для рефлектора - алюминиевая трубка диаметром 6 мм. Длина вибратора - 94 см, рефлектора - 99 см. Расстояние между ними - 42 см.

Рефлектор можно прикрутить непосредственно к траверсе (в моем случае использовалось готовое крепление, рефлектор не имеет контакта с траверсой), а разрезной вибратор можно сделать укрепив его на пластинке из стеклотекстолита, например так:

 Два элемента на 144

Кабель идет вдоль траверсы и крепится к ней при помощи пластмассовых хомутиков. Припаивается кабель к оплетке, которая плотно одета на трубки вибратора и прижата к трубкам металлическими хомутами, которыми трубки крепятся к текстолитовой пластине (это как мне кажется проще, чем сверлить трубки и не менее надежно). После весь этот узел герметизируется, например автогерметиком.

Фотоальбом галереи: http://oldradio.su/main.php?g2_itemId=39723

Если вы используете подобную антенну или решите ее повторить - напишите о своем опыте работы с данной антенной.

Файл с расчетами для программы MMANA и фото антенны:
