Телевизоры "Ладога/1/M" и "Атлант"

Телевизоры "Ладога/1/M" и "Атлант" выпускал завод имени Козицкого с 1969 и 1970 года.

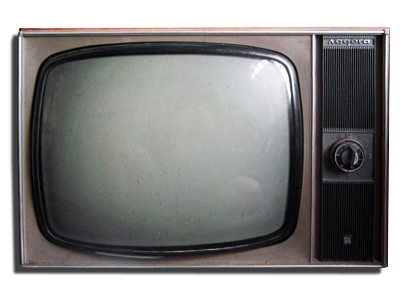

Лампово-полупроводниковый телевизор 2-го класса ''Ладога'' в середине 1970 года заменили улучшенным вариантом ''Ладога-1'' (ЛППТ-47-II-1), а с конца 1970 года ''Ладога-1М''. Внешний вид моделей схож. Телевизор ''Ладога-1'' стал массовым. Он заменил телевизор ''Аврора''. Телевизор ''Ладога-1'' предназначен для приёма программ в ч/б изображении в любом из 12 каналов. В нём использован взрывобезопасный кинескоп 47ЛК2Б. Размер изображения 380х300 мм. Чувствительность 50 мкВ. Чёткость по горизонтали 450 линий, по вертикали 500. Выходная мощность канала звука 1,5 Вт. Полоса воспроизводимых частот - 100...10000 Гц. Регулировка тембра осуществляется по НЧ и ВЧ частотам. Питается телевизор от электросети, потребляя мощность 175 Вт. Его размеры 435х610х348 мм. Вес 29 кг. В телевизоре, по сравнении с 1-й моделью, повышена чувствительность и избирательность тракта изображения, улучшена защита кинескопа от яркого пятна, после выключения, применены новые узлы развертки. В канале звука 3 лампы заменены транзисторами. Добавлены гнёзда для записи звука на магнитофон и для при ставки двухязыкового сопровождения. Телевизор ''Ладога-1М'' кроме уточнения номиналов деталей, не отличает ся от модели ''Ладога-1''. По такой конструкции и схеме завод в 1970 г. выпускал телевизор с названием ''Атлант''.

Литература:

  1. Описание и схема телевизоров "Атлант" и "Ладога-1".
  2. Инструкция по ремонту обоих телевизоров.
