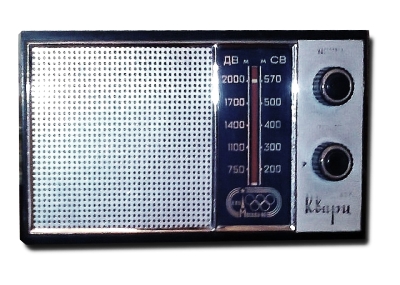

Радиоприёмник "Кварц-407"

Портативный транзисторный радиоприёмник 4 класса "Кварц-407" выпускал Кыштымский радиозавод (Челябинская область) с 1977 года.

Радиоприёмник создан на основе модели ''Кварц-404'' и практически сходен с ним. Он рассчитан на приём программ радиовещательных станций, работающих в диапазонах ДВ 150...408 кГц, СВ 525...1605 кГц волн. Радиоприём производится на магнитную или внешнюю антенну. Чувствительность на магнитную антенну 3,0 мВ/м, в диапазоне ДВ и 1,0 мВ/м в СВ. Селективность при расстройке на ± 10 кГц - 20 дБ, в ДВ диапазоне и 16 дБ в СВ, ослабление зеркального канала около - 20 дБ. Система АРУ обеспечивает изменение напряжения сигнала на выходе приёмника не более чем на 10 дБ при изменении входного напряжения на 26 дБ. Диапазон регулировки громкости 40 дБ. Диапазон ЗЧ - 450...3150 Гц, среднее звуковое давление 0,15 Н/м2, номинальная выходная мощность УНЧ 100 мВт. Питание от батареи Крона или от аккумулятора 7Д-0,1. Работоспособность сохраняется при падении напряжения до 5 вольт. Габариты приёмника 170х100х40 мм, масса радиоприёмника 480 грамм без батареи. Цена 32 рубля 20 коп.

Литература:

  1. Описание и электрическая схема в справочнике Н.В.Анисимова
