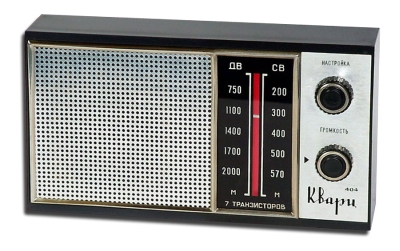

Радиоприёмник "Кварц-404"

Малогабаритный переносной транзисторный радиоприёмник 4 класса "Кварц-404" выпускал Кыштымский радиозавод (Челябинская область) с 1973 по 1981 год.

С 1972 года Кыштымский радиозавод приступил к серийному выпуску малогабаритного переносного транзисторного радиоприёмника 4 класса ''Кварц-403''. В середине 1973 года он был заменён новой моделью этой серии - радиоприёмником ''Кварц-404'', а с 1974 года его новой модификацией - радиоприёмником ''Кварц-405'', при этом выпуск модели ''Кварц-404'' продолжался до середины 1981 года, а в 1979 году, в связи с присвоением приёмнику олимпийской символики он был модернизирован в приёмник ''Кварц-404М'', а в начале 1980 года вместо буквы ''М'' радиоприёмнику было присвоено наименование - ''Кварц-404'' Олимпийский. Электрическая схема и оформление прежние. Все перечисленные модели построены на базе приёмника ''Сокол-403'' имеют одинаковые электрические и монтажные схемы и отличаются друг от друга внешним оформлением. Радиоприёмники рассчитаны на приём программ радиовещательных станций, работающих в диапазонах длинных (150...408 кГц) и средних (525...1605 кГц) волн. Приём производится на внутреннюю магнитную или, при необходимости на внешнюю антенну. Чувствительность приёмников при приёме радиостанций на внутреннюю антенну, выходной мощности на детекторе 5 мВт, отношении сигнал/шум не менее 20 дБ составляет 3,0 мВ/м в диапазоне ДВ и 1,0 мВ/м в диапазоне СВ. Избирательность по соседнему каналу при расстройке ±10 кГц не менее 20 дБ в ДВ диапазоне и 16 дБ в СВ, ослабление зеркального канала в обоих диапазонах - не более 20 дБ. Система АРУ обеспечивает изменение напряжения сигнала на выходе при ёмника не более, чем на 10 дБ при изменении входного напряжения на 26 дБ. Диапазон ручной регулировки громкости -40 дБ. Рабочий диапазон воспроизводимых звуковых частот 450...3150 Гц, среднее номинальное звуковое давление 0,15 Н/м2, номинальная выходная мощность 100 мВт. Питание модели от батареи ''Крона'' или аккумулятора 7Д-0,1 напряжением 9 В. Работоспособность сохраняется при снижении напряжения до 5,6 В. Размеры приёмников - 170х100х40 мм, вес 480 гр.

Литература:

  1. Инструкция по эксплуатации и электрическая схема.
