Радиоконструктор. Иммитатор звуковых эффектов.

Радиоконструктор "Иммитаторы звуковых эффектов" выпускался с 1982 года.

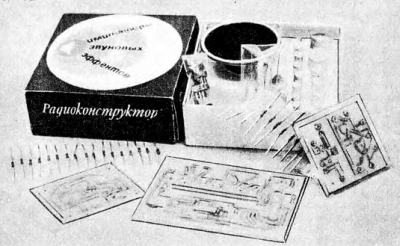

Набор разработанный Центральным конструкторским бюро информационной техники (ЦКБИТ) в г. Виннице, освоил в серийном производстве один из заводов Львовской области. Розничная цена набора - 12 рублей. В него входят три печатные платы, 22 транзистора серий КТ315 и KT361, 14 электролитических и 3 бумажных конденсатора, 34 резистора, динамическая головка 0,2.5ГД-19, кнопка КМ-1-1 и монтажный провод. Какие имитаторы можно собрать из набра? Их 4. Первый - однотональная сирена, представляющая несимметричный мультивибратор на 2 транзисторах разной структуры нагруженный на динамическую головку. Следующий - сирена с изменяющейся тональностью. Она получается добавлением к первой сирене цепочки задержки напряжения смещения одного из транзисторов. При включении цепочки кнопкой частота звука плавно нарастает, а при выключении - плавно уменьшается. Устройства монтируют на одной плате. Вторая плата рассчитана на размещение деталей двухтональной сирены, состоящей из 2-х генераторов; генератора тона и симметричного мультивибратора, плавно изменяющего частоту генератора тона в пределах 800...1500 Гц (частота мультивибратора выбрана 0,5 Гц). На 3-й плате монтируют устройство имитатор пения птиц. Основа - тональный генератор, выполненный по схеме симметричного мультивибратора (частота колебаний 1000... 1500 Гц). Для получения сложного сигнала, напоминающего пение птиц, колебания генератора модулируются 4-мя мультивибраторами а пятый используется таймером, ограничивая продолжительность трели и паузы. Питание от 9 В, потребляемый ток ~ 40 мА.

Литература:

  1. Описание в журнале "Радио" №3, 1983 год.
