Магниторадиола "Романтика-104-стерео"

Магниторадиола "Романтика-104-стерео" выпускалась Харьковским ПСЗ им. Шевченко с 1971 года.

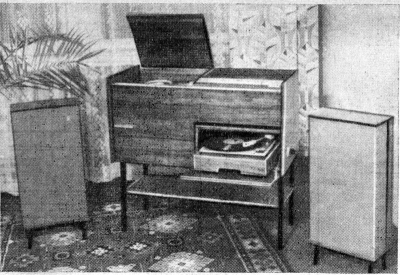

Представляет собой радиокомбайн, состоящий из приёмника 1-го класса ''Рига-101'', четырёхдорожечной магнитофонной приставки, ЭПУ 2-го класса II-ЭПУ-32С и стереофонической акустической системы. Приёмник магниторадиолы предназначен для приёма радиовещательных станций с амплитудной модуляцией в диапазонах: ДВ 150...408 кГц, СВ 525...1605 кГц, коротких: КВ1 3,95...5,75 МГц, КВ2 5,65...7,4 МГц, КВ3 9,4...12,1 МГц волн и с ЧМ в диапазоне УКВ 65,8...73,0 МГц. В диапазоне УКВ приём стереопрограмм осуществляется по системе с полярной модуляцией. Чувствительность приёмника при выходной мощности 50 мВт с гнёзд внешней антенны в диапазонах АМ - 20...50 мкВ, при отношении напряжения полезного сигнала к напряжению шумов 20 дБ и 2...4 мкВ, в УКВ при соотношении напряжения полезного сигнала к напряжению шумов - 26 дБ. Избирательность при расстройке на 4...10 кГц в диапазоне ДВ, СВ - 70 дБ, усредненная крутизна скатов резонансной характеристики в диапазоне УКВ не менее 0,17 дБ/кГц. Избирательность по зеркальному каналу в ДВ 60 дБ, СВ 45 дБ, KB 30...50 дБ, УКВ 27...30 дБ. Коэффициент АПЧ в диапазоне УКВ 5...10 раз. АРУ позволяет получить изменение выходно го сигнала на 5 дБ, при изменении сигнала на входе в 40 дБ. Номинальная выходная мощность усилителя каждого канала 1,5 вт. Диапазон рабочих частот по звуковому давлению при неравномерности 14 дБ, 60...12500 Гц. Пределы регулировки тембров 14...16 дБ по НЧ и ВЧ частотам. Уровень фона со входа усилителя НЧ 50 дБ. Переходное затухание между каналами 20...30 дБ с антенного входа и 30...40 дБ со входа усилителя НЧ. ЭПУ имеет 4 скорости вращения: 16, 33, 45 и 78 об/мин, полуавтоматическое включение и автоматическое выключение двигателя, микролифт. Мощность потребляемая магниторадиолой 80 Вт. Размеры - 890х434х386 мм. Вес 32 кг.

Выносная транзисторная четырехдорожечная магнитофонная приставка, входящая в магниторадиолу имеет две скорости движения магнитной ленты 9,53 и 4,76 см/сек при коэффициенте детонации менее 0,3 и 0,4% соответственно. Время непрерывного звучания стереозаписи на большей скорости при использовании катушек № 15 с лентой типа 10 - 2х65 мин, при монофонической записи вдвое больше. Диапазон рабочих частот 60...12500 Гц на скорости 9,53 см/сек, 60...6300 гц на скорости 4,76 см/сек. Уровень шумов канала запись-воспроизведение не хуже — 42 дБ. В магнитофонной приставке установлены раздельные гнёзда для подключения микрофона, звукоснимателя, приёмника и трансляционной линии, коммутация которых осуществляется кнопочным переключателем входов. Чувствительность со входа микрофона 0,6 мВ, звукоснимателя 250 мВ, приёмника 50 мВ и трансляционной линии 30 В. Раздельные индикаторы записи, устройство ''пауза'', механический трехдекадный счетчик создают дополнительные удобства при пользовании магнитофоном. Магнитофонная приставка имеет блок питания от сети переменного тока напряжением 127/220 в. Потребляемая мощность от сети около 40 Вт. Вес приставки 12 кг, размеры 420х320х170 мм.

Литература:

  1. Рекламный проспект магниторадиолы "Романтика-104-стерео" в Радио № 6 за 1971 год.
  2. Краткое описание в журнале "Радио" № 8 за 1971 год.
  3. Электрическая схема МП.
