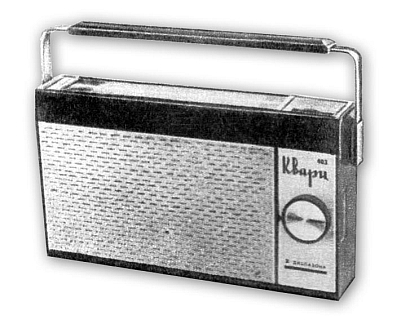

Радиоприёмник "Quartz-403"

Переносной транзисторный радиоприёмник 4 класса "Кварц-403" серийно выпускал Кыштымский радиозавод с 1972 года.

В начале 1972 года Кыштымский радиозавод приступил к серийному выпуску малогабаритного переносного транзисторного приемника IV класса ''Кварц-403''. В середине 1973 года он был заменён новой моделью этой серии приемником ''Кварц-404'', а с начала 1974 года его новой модификацией, приёмником ''Кварц-405''. Все перечисленные модели построены на базе радиоприёмника ''Сокол-403'', все они имеют одинаковые электрические и монтажные схемы и отличаются, только различным внешним оформлением. Радиоприёмники рассчитаны на приём радиостанций, работающих в диапазонах длинных (150...408 кГц) и средних (525...1605 кГц) волн. Приём производится на внутреннюю магнитную или внешнюю антенну. Чувствительность радиоприёмников при приёме на внутреннюю антенну и выходной мощности на детекторе - 5 мВт и отношении сигнал/шум - 20 дБ составляет 3,0 мВ/м в диапазоне ДВ, 1,0 мВ/м в диапазоне СВ. Избирательность по соседнему каналу при расстрой ке ±10 кГц не менее 20 дБ в ДВ диапазоне и 16 дБ в СВ, ослабление зеркального канала в обоих диапазонах - не более 20 дБ. Система АРУ обеспечивает изменение напряжения сигнала на выходе приёмника не более, чем на 10 дБ при изменении входного напряжения на 26 дБ. Диапазон ручной регулировки громкости 40 дБ. Рабочий диапазон частот 450...3150 Гц, среднее номинальное звуковое давление 0,15 Н/м2, номинальная выходная мощность 100 мВт. Питаются радиоприёмники от батареи «Крона» или от аккумулятора 7Д-0,1 напряжением 9 В. Работоспособность их сохраняется при изменении напряжения питания в пределах 9,5...5,6 В. Размеры приемников 170х100х40 мм, масса - 480 г (без батареи питания).

Литература:

  1. Описание и электрическая схема радиоприёмника "Кварц-403" в справочнике.
  2. Реклама приёмника в Радио 7 за 1973 г.
  3. Описание и схема в Радио 3 за 1974 г.
