Магниторадиола "Романтика"

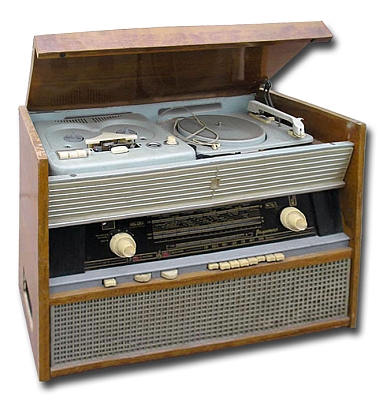

Напольная магниторадиола "Романтика" серийно выпускалось Харьковским приборостроительным заводом им. Т.Г.Шевченко с 1966 года.

''Романтика'' - модернизация магниторадиолы ''Харьков-63''. Представляет универсальный 12 ламповый комбайн, включающий радиоприёмник 1го класса, универсальный электропроигрыватель и магнитофон-приставку. Служит для прослушивания записи с обычных и долгоиграющих грампластинок, а также записи фонограм на магнитную ленту, с последующим их воспроизведением. Запись двухдорожечная. Переход осуществляется переворачиванием катушек и перестановкой их с правой стороны на левую. Предусмотрена ускоренная перемотка ленты. Скорость записи 9,53 см/сек. Продолжительность непрерывной записи при ёмкости катушек 180 метров, по 30 мин. на каждой дорожке. Номинальная выходная мощность 2 Вт. Чувствительность 3 мВ от микрофона, 200 мВ от звукоснимателя или приёмника. Рабочий диапазон частот 63-10000 Гц. Относительный уровень шумов —40 дБ. КНИ 5%. Коэффициент детонации - 0,3%. Питание от сети переменного тока 50 Гц, напряжением 127/220 в. Потребляемая мощность 110 Вт. Габариты 1000х310х345 мм. Масса 34 кг. Магниторадиола имеет современное внешнее оформление с всенаправленной широкополосной акустической системой. Под верхней крышкой находятся магнитофонная панель и панель электропроигрывателя. Ручки приёмника выведены на переднюю панель, рукоятки управления ЛПМ расположены на магнитофонной панели. Усилитель и выпрямители анодного и сеточного питания ламп общие для магнитофона и приёмника. Акустическая система состоит из 2 электродинамических широкополосных громкоговорителей 4ГД-28 и двух 1ГД-28. На задней стенке аппарата расположены гнёзда антенны, заземления, наружной или внутренней УКВ антенн, входов/выходов, дистанционного выключателя. Магнитофон-приставка 3го класса устанавливаемая в магниторадиоле аналогична применяемой в магниторадиоле ''Харьков-63'' - односкоро стная, собрана на 4 лампах. Диапазон ЗЧ 63...10000 гц. Коэффициент искажений 4%. Питание 127 В. Масса 10 кг.

Литература:

  1. Описание и электрическая схема радиоприёмника.
  2. Описание и электрическая схема магнитофона-приставки.
