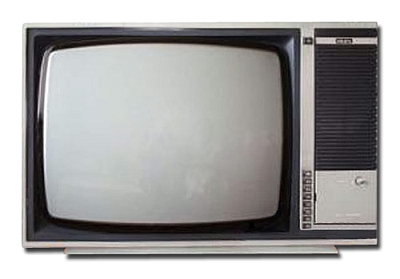

Цветной телевизор "Кварц 61ТЦ-310Д"

Цветной телевизор "Кварц 61ТЦ-310Д" выпускало Омское ПО Иртыш с 1990 года.

Телевизор "Кварц 61ТЦ-310Д" (ЗУСЦТ-61-1) - унифицированный стационарный телевизионный приёмник модульной конструкции выполненный полностью на п/п приборах и интегральных микросхемах. В нём применён взрывобезопасный кинескоп типа 61ЛК5Ц-1, с диагональю экрана 61 см, с самосведением лучей и углом их отклонения 90°. Телевизор предназначен для приёма цветного и ч/б изображения в диапазоне МВ и ДМВ. Выбор программ производится 8-ми программным устройством со световой индикацией. Имеются системы АРУ, АПЧГ, АПЧ и Ф. Схема телевизора предусматривает его нормальную работу, при колебаниях питающего напряжения от 170 В до 240 В. Чувствительность тракта изображения в МВ диапазоне 40 мкВ, в ДМВ 70 мкВ. Номинальная выходная мощность 2,5 Вт. Диапазон рабочих частот звука 80..12500 Гц. Потребляемая мощность 80 Вт. Габариты телевизора 500х745х525 мм.

Литература:

  1. Инструкции по эксплуатации телевизора.
