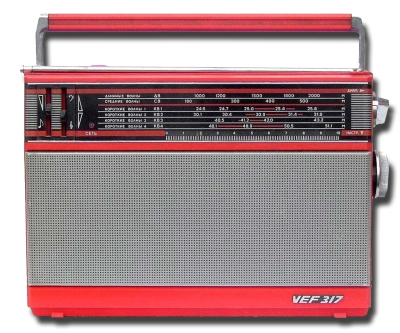

Радиоприёмник "ВЭФ-317"

Портативный транзисторный радиоприёмник 3-го класса "ВЭФ-317" выпускало Рижское ПО ВЭФ с 1986 года.

Радиоприёмник 3 й группы сложности ''ВЭФ-317'' имеет 6 диапазонов принимаемых волн. От приёмников 2 группы сложности ''ВЭФ 214'' и других, он отличается отсутствием диапазона УКВ. В приёмнике имеется АПЧ гетеродина и АРУ. Для приёма в диапазонах ДВ, СВ приёмник имеет внутреннюю магнитную антенну, в диапазонах КВ телескопическую. Приём может осуществляться на наружную антенну. Имеется гнездо для подключения головного телефона и унифицированный разъём для магнитофона. Диапазоны принимаемых частот (радиоволн) ДВ: 148 - 285 кГц (2027-1050 м). СВ: 525 - 1607 кГц (572-187 м). КВ1: 11.7 - 12.1 МГц (25 м). КВ2: 9.5 - 9.77 МГц (31 м). КВ3: 7.1 - 7.3 МГц (41 м). КВ4: 5.95 - 7.3 МГц (49 м). Чувствительность приёмника, ограниченная шумами в диапазонах ДВ - 1.5 мВ/м, СВ - 0.7 мВ/м, КВ - 0.3 мВ/м. Двухсигнальная избирательность по соседнему каналу 26 дБ. Полоса воспроизводимых частот 150...4000 Гц. Номинальная выходная мощность 250 мВт. Питается приёмник от сети или от шести элементов 373. Потребляемый ток при отсутствии сигнала 14 мА, а при 150 мВт выходной мощности - 35...50 мА. Комплекта батарей при средней громкости прослушивания хватает на 100 часов работы. Габариты приёмника 297х247х80 мм. Вес без источников питания 2.2 кг. Радиоприёмник ''ВЭФ-317'' выпускался в широкой цветовой гамме футляра, со складывающейся на 90 градусов и выдвижными коленами или выдвижной только вверх телескопической антенной. Выпускался также и экспортный вариант радиоприёмника, с тем же наименованием, но с изменёнными под экспорт КВ поддиапазонами.

Литература:

  1. Инструкция по эксплуатации приёмника с разными электрическими схемами.
