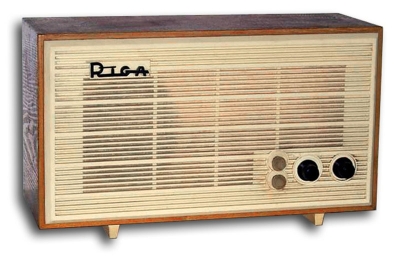

Громкоговоритель трёхпрограммного вещания "Рига ГТВ-64"

Громкоговоритель трёхпрограммного вещания "Рига ГТВ-64" выпускало Даугавпилское предприятие ОЦ-78/3. Производство при Исправительно-трудовом учреждении «Белый лебедь» Латвия, г. Даугавпилс. Производство ПТ с 1964 года.

В сетях трехпрограммного проводного радиовещания в 1964-65 годах применялись репродукторы типа ''РТВ-61 Вента''. Их относительно высокая цена (20 р) стала препятствием для широкого развития трехпрограммного вещания. Кроме того, они обладали схемными и конструктивными недостатками. Репродуктор ''Рига ГТВ-64'', который заменил их, имеет хороший внешний вид и высокую надежность. Схемные и конструктивные решения - позволили снизить его себестоимость до 11 рублей 90 копеек розничная цена уменьшилась тоже до 15 рублей. Громкоговоритель имел в различной документации различное наименование, он именовался РТВ-64, АТВ-64, что возможно трактуется как Репродуктор (Р) или Абонентский (А). ПТ имеет гнёзда подключения магнитофона на запись. Первая программа в сетях многопрограммного вещания передается по НЧ каналу, а вторая и третья по ВЧ каналам с несущими частотами 78 и 120 кгц соответственно. По 2-й и 3-й программам, ПТ имеет следующие показатели: Номинальная выходная мощность 150 мВт. Чувствительность 170 мВ, при входном сопротив лении 800 Ом для рабочего канала и 5 кОм для соседних. Полоса воспроизводимых частот 100-6000 Гц при неравномерности не более 6 дБ, с учетом коррекции АЧХ передатчиков. КНИ - 6% на частоте 100 Гц и 3% на частотах 200-4000 Гц. Уровень фона -40 дБ. Мощность потребляемая усилителем репродуктора от электросети - 4,2 Вт. Показатели сохраняются и при повышении температуры окружающего воздуха до + 40°С. Репродуктор укомплектован динамическим громкоговорителем - 1ГД-6. Все установочные регуляторы для удобства вынесены на лицевую панель. Предохранители сети для безопасности, помещены внутри корпуса аппарата и недоступны абоненту. В прцессе производства, громкоговоритель несколько раз был модернизирован при этом электрическая схема модели оставалась прежней, а модернизации подвергалось его оформление. Громкоговоритель выпускали до 1970 года.

Литература:

  1. Электрическая схема громкоговорителя "Рига ГТВ-64".
