Абонентский громкоговоритель"Рига"

Абонентский громкоговоритель"Рига" выпускал Рижский электромеханический завод и Даугавпилская тюрьма ОЦ 78/3. Выпуск громкоговорителей начат в 1946 году.

Абонентский громкоговоритель ''Рига'' выпускали в различных вариантах оформления с 1946 по 1966 год. Футляры были изготовлены из дерева и карболита, причём в дереве известно как минимум три вида оформления, в карболите - два. Громкоговоритель сначала представлял собой одно целое с шасси, где были закреплены трансформатор и реостат громкости, позднее громкоговоритель применялся отдельный, а вместо реостата ставился обычный угловой потенциометр. Тип АГ также менялся от 0,15ГД-III-3 до 0,25ГД-III-1. Неизменно было только наименование ''Рига'', впрочем не очень приметное. Абонетский громкоговоритель ''Рига'' предназначен для прослушивания программ передаваемых по проводным радиотрансляционным сетям с напряжением 30 вольт. Диапазон звуковых частот воспроизводимых громкоговорителем, в разных моделях был разным, от 120...200, до 4000...5000 Гц.

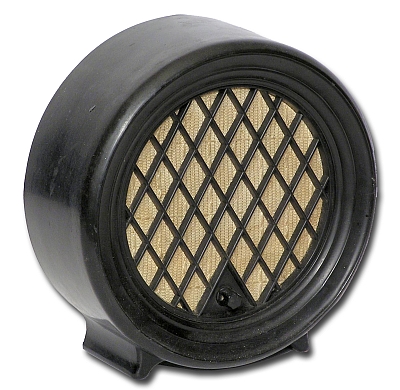

Описание абонентского громкоговорителя выпускаемого заводом с 1952 года: Динамический громкоговоритель 3-класса типа ''0,25 ГД-III-I'' предназначен для воспроизведения передач в жилых и других помещениях. Громкоговоритель собран в пластмассовом корпусе, вмешающем систему низкоомного динамического громкоговорителя с постоянным магнитом, регулятор громкости и переходной трансформатор. К трансформатору присоединен двухжильный шнур, снабженный контактной вилкой для включения громкоговорителя в стенную розетку трансляционной сети. На передней части корпуса расположе на рукоятка регулятора громкости. Регулировка громкости производится поворотом рукоятки в пределах упоров. Для увеличения громкости звучания, рукоятку следует повернуть по направлению часовой стрелки. Для уменьшения громкости, рукоятку повернуть против часовой стрелки, причём в крайнем положении до упора, звучание прекращается. Номинальное напряжение - 30 вольт. Номинальная потребляемая электрическая мощность 0,25 В/А. Полоса воспроизводимых частот от 150 до 5000 герц. Неравномерность частотной характеристики не более 18 дБ. Среднее звуковое давление на расстояние одного метра по оси громкоговорителя - 3 бар. Нелинейные искажения звучка громкоговорителя: в полосе от 150 до 300 гц - 10%, от 300 до 500 - 8%, от 500 до 5000 - 4%. Диапазон регулировки громкости не менее 44 дБ.

Литература:

  1. Инструкция по эксплуатации абонентского громкоговорителя.
