Телевизор "Кварц" ("Кварц-301")

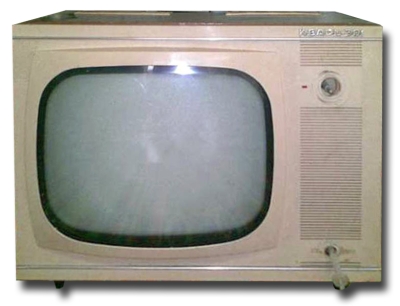

Телевизионный приёмник чёрно-белого изображения "Кварц-301" с I-кв 1970 года выпускал Омский телевизионный завод.

Первые телевизоры именовались как "Кварц" без цифр, затем с начала 1971 года стали именоваться как "Кварц-301", аналогично предыдущим телевизорам завода "Снежок-301" и т.д. По унификации УНТ-35-III-1, а значит по электрической схеме, конструкции и внешнему оформлению телевизоры "Кварц" и "Кварц-301" практически не отличались от моделей "Снежок-301", "302" и "303". Телевизоры ''Кварц'' и ''Кварц-301'' выпускались в настольном оформлении с различными вариантами отделки корпуса и лицевой панели. В моделях применён кинескоп типа 35ЛК6Б, с размером экрана по диагонали 35 см и углом отклонения электронного луча 70°. Телевизоры обеспечивают приём телепередач на любом из 12-ти каналов. Имеется возможность подключения магнитофона и головных телефонов, установку панели ПДС. АРУ обеспечивает устойчивое изображение. Влияние помех минимально системой АПЧ и Ф. Размер изображения - 217х288 мм. Чувствительность - 200 мкВ. Разрешающая способность не менее 350...450 линий. Выходная мощность звукового канала не менее 0,5 Вт. Телевизор питается от сети переменного тока напряжением 220 или 127 В. Потребляемая мощность 150 Вт. Габариты телевизора 495x390х450 мм. Вес 22 кг.

Литература:

  1. Брошюра ТП № 29.
  2. Электрическая схема ТВ УНТ-35.
