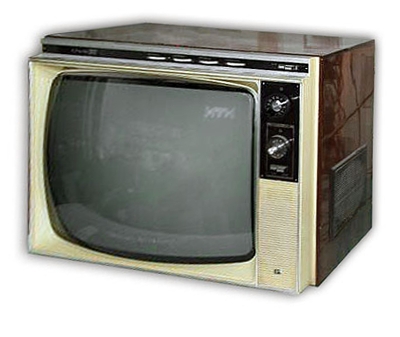

Телевизор "Крым-217"

Унифицированный чёрно-белый телевизор "Крым-217" выпускал Симферопольский завод телевизоров имени 50 летия СССР. Серийное производство модели начато в 1977 году.

Унифицированный телевизор 2 класса ''Крым-217'' (УЛПТ-61-II-22) производился без блока ДМВ, но с возможностью его установки. Выпускался он в настольном и напольном вариантах. Футляр был отделан ценными породами дерева и пластмассой. Правая часть передней панели телевизора выполнена как решетка. За ней находятся громкоговорители. Сзади телевизор закрыт пластмассовой стенкой с отверстиями. Телевизор работает на любом из 12 каналов. Удобство создают органы управления, расположенные в верхней части и справа на передней панели, дополнительно введена ручная регулировка четкости. На передней панели в верхней части находятся регуляторы контрастности, яркости, громкости, включатель и выключатель питания, справа расположен переключатель каналов, ручка селектора ДМВ, переключатель MB-ДМВ. Основная часть схемы выполнена печатным монтажом на платах из фольгированного гетинакса и размещена на шасси. АС состоит из двух фронтальных громкоговорителей 3ГД-38Е и 1ГД-36. В телевизоре есть разьём для подключения головных телефонов, другой разьём предназначен для записи звука на магнитофон. Громкость и тембр на запись не влияют. Яркость и громкость на расстоянии до 5 метров можно регулировать с помощью пульта дистанционного управления. Для этого надо подключить колодку пульта к соответствующей панели расположенной на верхней планке задней стенки, ручки Яркость и Громкость на пульте поставить в среднее положение, регуляторами яркости, контрастности и громкости установить желаемые яркость и громкость. Дальнейшая регулировка производится с помощью ПДУ. Благодаря применению автоматических регулировок, телевизор прост в обращении. Автоматически регулируются АПЧГ, АПЧ и Ф в блоке строчной развертки, стабилизация размеров по вертикали и горизонтали. Параметры модели аналогичны унифицированным телевизорам 2-го класса.

Литература:

  1. Электрическая схема телевизора.
