Anli WH-14M

 Фотоальбом галереи: http://oldradio.su/main.php?g2_itemId=39677

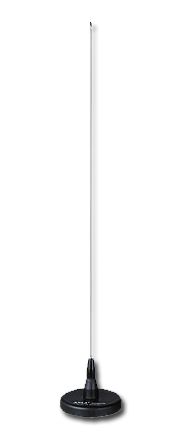

Автомобильная антенна WH-14M простая и надежная антенна для диапазонов VHF (135-174МГц) и UHF (405-490МГц), а также, может быть настроена в диапазоне 300-360 МГц. Поставляется с магнитным креплением диаметром 80 мм и с кабелем RG-58AU со вспененным диэлектриком, двойным экраном, что существенно повышает эффективность антенн, особенно на высоких частотах.



На двойке ведёт себя очень не плохо. Брал для установки в машине, для работы с портативкой на замену штатной "резинки".

Довольно прочно примагничивается к крыше автомобиля, без проблем держит скорость 100 км/ч, скорее всего будет держать и более, но пока не довелось проверить. При работе на автомобиле удалось провести связи мощностью 5 Вт со станциями в радиусе 100 км, при установке на балконе - в радиусе 130 км.

Электрические характеристики WH-14M

  • Диапазон частот: 135-174 МГц, 405-490 МГц
  • Полоса пропускания по уровню КСВ=1.5:
  • VHF - 6 МГц
  • UHF-  21 МГц
  • Входное сопротивление 50 Ом
  • Поляризация: Вертикальная
  • Усиление: 2.15/3.0 dBi
  • Значение КСВ: <1.2
  • Полоса пропускания: 12/20 МГц
  • Максимальная мощность 150 Вт
  •  Длина излучающего элемента:
  • VHF - 1/4
  • UHF - 3/4
  • Диаграмма направленности круговая
  • Разъем питания UHF male



Механические характеристики WH-14M

  • Максимальная длина антенны 47 см
  • Вес антенны 0,4 кг
  • Максимальная ветровая нагрузка 180 км/ч
  • Материал штыря нерж. сталь
  • Магнитное основание: 80 мм
  • Разъем: PL 259
  •
