Телевизор "Каскад"

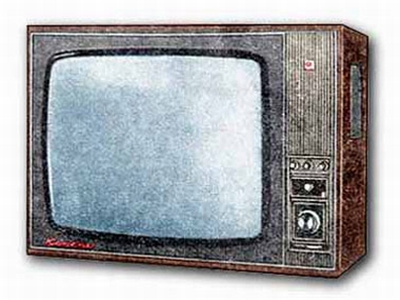

Телевизионный приёмник чёрно-белого изображения "Каскад" с 1969 года выпускал Куйбышевский завод "Экран".

Унифицированный ламповый телевизор 2-го класса ''Каскад'' (УЛТ-59-II-1) предназначен для приёма програм телевизионных студий в любом из 12-ти каналов. В телевизоре применён кинескоп 59ЛК2Б, с размером экрана 385х489 мм, 17 ламп, 21 диод. Габариты модели 790х500х420 мм, масса 36 кг. Потребляемая мощность 180 Вт. С начала 1970 года завод выпускает телевизор "Каскад-201" по унификации и оформлению не отличающийся от телевизора "Каскад". С 1971 года новая модель, телевизор "Каскад-202" собранный по унификации типа УЛТ-61-II-4. С 1972 года завод выпускает телевизор "Каскад-203", которых было выпущено 213 тысяч штук, с 1973 года телевизор "Каскад-204" которые были выпущены в количестве 320 тысяч штук и наконец с 1977 года телевизор "Каскад-205", который производился до 1981 года и которых было выпущено 639 тысяч штук. Удивительно что при таком количестве в сети нет фото телевизоров серии "Каскад". Перечисленные телевизоры - аналоги модели "Каскад-202" (УЛТ-61-II-4) и кроме небольших изменений в оформлении передней панели от него не отличались. Унифицированные телевизоры ''Каскад-202'', ''Каскад-203'', ''Каскад-204'' и "Каскад-205" (УЛТ-61-II-4) предназначены для приёма программ в любом из 12 каналов МВ диапазона. В телевизорах имеется всё необходимое для установки блока ''СКД-1'' после чего появится возможность приёма программ и в ДМВ диапазоне. Любой из телевизоров собран в отделанном ценными породами футляре, выпускали их в настольном и напольном вариантах. К любому аппарату можно подключить магнитофон для записи звука. Имеется возможность прослушивания звука на головные телефоны с отключенной АС, регулировать громкость и яркость проводным ПДУ на расстоянии до 5 метров. В диапазоне МВ имеется АПЧГ, обеспечивающая переход с одной программы на другую без регулировок. АРУ даёт устойчивое изображение при изменении уровней сигнала изображение. Влияние помех сведено к минимуму системой АПЧ и Ф. Телевизор вполне удобен в управлении, его основные ручки управления размещены на лицевой панели. Сзади он закрыт стенкой с вентиляционными отверстиями. Кинескоп применён 61ЛК1Б (61ЛК2Б). Размер изображения - 380х484. Чувствительность 50 мкВ. Телевизоры имеют по 17 ламп и 22 диода. Потребляемая от сети мощность - 180 Вт.

Литература:

  1. Электрическая схема телевизора "Каскад" (УЛТ-59-II-1).
  2. Электрическая схема телевизора "Каскад-202" (УЛТ-61-II-3/4).
