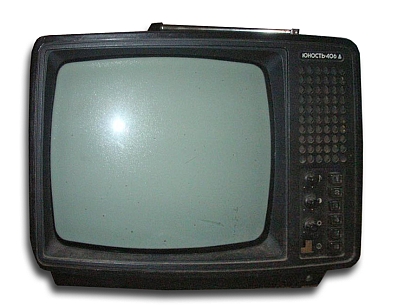

Телевизоры "Юность-406"

Малогабаритные телевизоры "Юность-406", "Юность-406Д" выпускал Московский радиотехнический завод с 1987 года.

Унифицированный полупроводниковый переносной телевизор чёрно-белого изображения ''Юность-406'' и ''Юность-406Д'' предназначен для работы в метровом и соответственно в метровом и дециметровом диапазоне. В телевизоре имеется ряд автоматических регулировок, обеспечивающих высококачественное изображение. В моделях применены взрывобезопасный кинескоп 31ЛК4Б с углом отклонения луча 90°, селектор каналов метрового диапазона СК-М-23, селектор каналов дециметрового диапазона СК-Д-22, кнопочный переключатель выбора программ. Предусмотрена возможность подключения магнитофона для записи звукового сопровождения передач, прослушивания звукового сопровождения на головные телефоны. Телевизор имеет встроенную телескопическую антенну, для приёма передач ДМВ диапазона, имеется рамочная антенна. Питание универсальное: от сети переменного тока и источника постоянного тока 12 вольт. Футляр телевизора изготовлен из ударопрочного полистирола в разнообразных вариантах цветового сочетания. Размер изображения 202х254 мм. Чувствительность в диапазонах, мкВ: метровом 55, дециметровом 90. Диапазон воспроизводимых частот 250...7100 Гц. Выходная мощность канала звукового сопровождения, Вт от ист. постоянного тока 0,5, сети 0,75. Потребляемая мощность, Вт, от постоянного тока 17 от сети 33. Габариты 307х392х305 мм. Масса 9 кг.

Литература:

  1. Инструкции по эксплуатации 1987 года
  2. Инструкции по эксплуатации 1991 года
  3. Принципиальная электрическая схема телевизора "Юность-406Д".
