Опытный радиоприёмник "Урал-67"

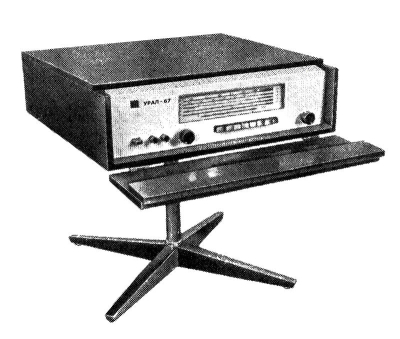

Опытный радиоприёмник "Урал-67". Сарапульский завод имени Орджоникидзе. Перспективная модель 1967 года.

На Сарапульском заводе имени Орджоникидзе, к ноябрю 1967 года были созданы и подготовлены к выпуску несколько новых перспективных моделей радиоприёмников и радиол, среди которых был и радиоприёмник ''Урал-67''. По различным техническим и организационным причинам радиоприёмник в производство не был запущен. Радиоприёмник собран на 32 транзисторах и 16 диодах. Он предназначен для приёма вещательных станций в диапазонах: ДВ, СВ, 3 поддиапазонах КВ с 25 до 75 метров и в диапазоне с ЧМ. Чувствительность на магнитную антенну в диапазонах: ДВ 1 мВ/м, СВ 0,3 мВ/м, УКВ-ЧМ на внутренний диполь 10 мкВ. При приёме на наружные антенны чувствительность в АМ диапазонах 20 мкв, ЧМ 5 мкВ. Селективность в АМ диапазонах 60 дБ в положении узкая полоса. В положении средняя полоса 36 дБ, в положении широкая полоса 16 дБ. Номинальная выходная мощность усилителя - 2 Вт, максимальная 6 Вт. Чувствительность с гнёзд для звукоснимателя - 150 мВ. Диапазон воспроизводимых звуковых частот на выносную акустическую систему, состоящую из 2-х громкоговорителей 60...14000 Гц при работе в диапазоне ЧМ, при работе в АМ полоса 60...4000 Гц в положении средняя полоса, 60...9000 Гц в положении широкая полоса. Внизу приёмника имелся встроенный громкоговоритель, воспроизводящий полосу частот 100...10000 Гц. Регулировка тембра - раздельная по НЧ и ВЧ частотам, пределы регулировки тембра 22 дБ. Потребляемая радиоприёмником от электрической сети мощность - 25 Вт. Габариты радиоприёмника - 440х240х330 мм. Масса не более - 6 кг.
