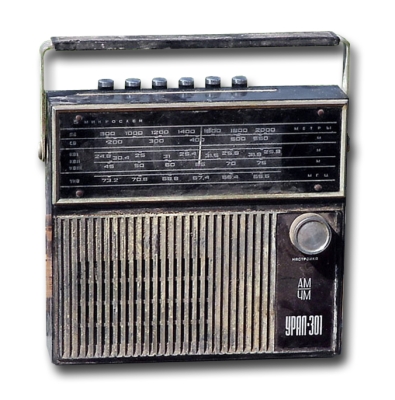

Радиоприёмник "Урал-301"

Портативный радиоприёмник "Урал-301" серийно выпускался Сарапульский радиозаводом с 1971 года.

Радиоприемники ''Урал-301,302'' - первые отечественные переносные приёмники собранные на гибридных интегральных микросхемах. В обоих моделях одинаковая схема и конструкция, разница только в отсутствии АПЧ в первой модели. Внешний вид моделей одинаков. ''Урал-301'' рассчитан для приёма передач радиостанций в диапазонах длинных 408...150 кГц, средних 1605...525 кГц и КВ поддиапазонах KB-1 12,1-11,6 мГц, КВ-2 9,9-9,4 Мгц, КВ-3 7,3-3,95 Мгц волн и в диапазоне УКВ 73,0-65,8 Мгц. В диапазонах ДВ, СВ приём ведётся на магнитную антенну, а в диапазонах KB и УКВ на телескопическую. Приёмник имеет чувствительность в диапазоне ДВ 2,5 мВ/м, СВ 1,0 мВ/м, KB 500 мкВ, УКВ 100 мкВ. ПЧ в трак те АМ 465 кГц, ЧМ 10,7 мГц. Избирательность по соседнему каналу, при расстройке на +- 10 кгц -30 дБ. Усреднённая крутизна ската резонансной характеристики в диапазоне ЧМ 0,15 дБ/кГц. Полоса частот АМ тракта 315...3550 Гц, ЧМ 315...7000 Гц. В приёмниках применены 6 гибридных интегральных микросхем Трап-2. Громкоговоритель - 0,5ГД-31. Номинальная выходная мощность 0,4 Вт. Питание - 6 элементов 343 или 2 батареи 336. Размеры любого из приёмников 211х233х76 мм, а его масса с батареями питания 2 кг.

Литература:

  1. Описание и схемы 2 приёмников в справочнике И. Белова, Е. Дрызго
  2. Описание приёмника "Урал-301" в журнале Радио №10 за 1972 год.
