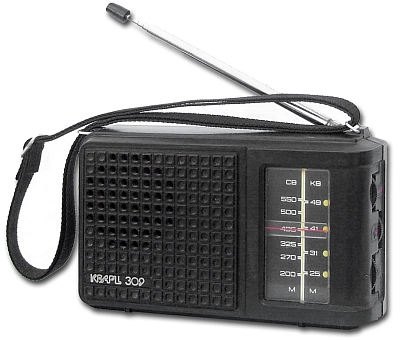

Транзисторный радиоприёмник "Кварц-309" ("Кварц-309-1", "Кварц РП-309")

Транзисторные радиоприёмники "Кварц-309", "Кварц-309-1", "Кварц РП-309" выпускал Кыштымский радиозавод с 1985, 1986 и 1987 года,   соответственно.

Радиоприёмники ''Кварц-309'', ''Кварц-309-1'' и ''Кварц РП-309'' собраны по одинаковой схеме и конструкции. Все они, кроме модели ''Кварц-309-1'', работают в диапазонах СВ и одном обзорном КВ 5,95...12,2 МГц. В радиоприёмнике ''Кварц-309-1'' средневолновый диапазон, заменён на длинноволновый. Модель с наименованием ''Кварц РП-309-1'', при переходе на приставку РП завод не выпускал. Питание любого из описываемых радиоприёмников осуществляется от четырёх элементов типа ''А-316''. Чувствительность радиоприёмников в диапазонах СВ - 1,5 мВ/м, ДВ - 2,5 мВ/м, КВ - 0,75 мВ/м. Селективность в диапазонах СВ 20 дБ, ДВ 26 дБ, КВ 14 дБ. Номинальная выходная мощность 100 мВт, максимальная 150. Диапазон воспроизводимых звуковых частот - 450...3150 Гц. Габариты радиоприёмника 176х112х48 мм. Масса 540 грамм. С 1988 года завод начал выпуск радиоприёмника ''Кварц РП-209'', который кроме наименование и стоимости ничем не отличался от вышеописанных радиоприёмников. Радиоприёмник ''Кварц РП-309'' завод выпускал до 1992 года. Все приёмники производились и в экспортных вариантах.

Литература:

  1. Электрическая схема приёмника.
