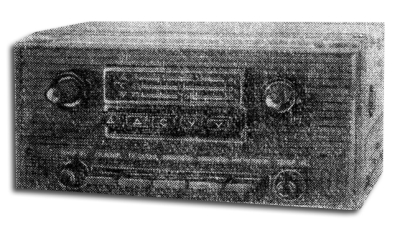

Автобусный радиоприёмник "Турист"

Автобусный радиоприёмник "Турист" выпускал Муромский радиозавод с 1970 года.

На Муромском радиозаводе разработан и с 1970 года серийно выпускался радиоприемник ''Турист''. Приёмник предназначен для междугородных и туристских автобусов. Принципиальная схема от входных цепей до детектора, аналогична ВЧ части автоприёмника ''АТ-66''. ''Турист'' - рассчитан на приём программ радиостанций, работающих с АМ в диапазоне ДВ, СВ и ЧМ в УКВ диапазоне. Чувствитель ность в диапазонах: ДВ - 150, СВ - 50, на УКВ - 5 мкВ. Избирательность по соседнему каналу - 34 дБ. Избирательность по зеркальному каналу в диапазонах ДВ 40, СВ 36 и в УКВ 30 дБ. АРУ обеспечивает изменение выходного напряжения на 8 дБ, при изменении сигнала на входе на 40 дБ. Усилитель НЧ разработан заново. Вместо 5 транзисторов, здесь используется 7 типа МП-39Б, МП-41, МП-25 и П-217Б, введена раздельная регулировка тембра по НЧ и ВЧ, для уменьшения искажений увеличена глубина отрицательной обратной связи. Номинальная выходная мощность 5 Вт, максимальная 7. Не равномерность АЧХ в полосе 80-8000 Гц 3 дБ. КНИ на частотах 200...400 гц не более 5%. Пределы регулировки тембра +6 -10 дб. АС состоит из 6 громкоговорителей 1ГД-28 расположенных по салону и одного контрольного. К усилителю подключается микрофон и имеется регулятор усиления. Питание от бортовой сети - 12,8 В. Потребляемая мощность 18 Вт. Размеры РП - 247х115х270 мм. Вес - 4,2 кг.

Литература:

  1. Описание и схема приёмника в журнале "Радио" № 8 за 1970 год.
  2. Принципиальная схема приёмника.
