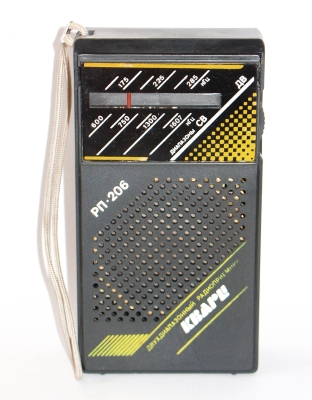

Радиоприёмник "Кварц РП-206"

Портативный радиоприёмник "Кварц РП-206" выпускал Кыштымский радиозавод с 1992 года.

Радиоприёмник ''Кварц РП-206'' - представляет собой малогабаритный СВ и ДВ супергетеродин, собранный на одной многофункциональной микросхеме К174ХА10 и полевом транзисторе КП-303 и содержит небольшое количество деталей. Диапазоны частот: ДВ 148...285 кГц, СВ 525...1607 кГц. Чувствительность в диапазонах ДВ 2,5 мВ/м, СВ 1,3 мВ/м. Односигнальная избирательность - 30 дБ. Диапазон воспроизводимых ЗЧ - 450...4000 Гц. Максимальная выходная мощность 150 мВт. Габариты приёмника - 74х158х37 мм, масса с батареями - 340 гр.

Литература:

  1. Инструкция по эксплуатации и электрическая схема модели.
