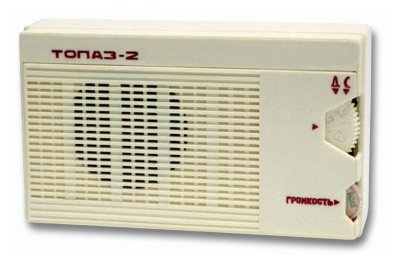

Радиоприёмник "Топаз-2"

Транзисторный радиоприёмник "Топаз-2" выпускал Московский радиозавод с 1963 года.

Радиоприёмник предназначен для приёма радиовещательных станций в диапазоне длинных и средних волн. Он собран на 7 транзисторах. Чувствительность, при выходной мощности 5 мВт и отношении сигнал/шум 20 дБ на ДВ 2,0 мВ/м, СВ 0,5 мВ/м. Избирательность по соседнему каналу в обоих диапазонах 30 дБ, зеркальному каналу 26 дБ, промежуточная частота 465 КГц. В приёмнике имеется автоматическая регулировка усиления. Полоса воспроизводимых звуковых частот 450-3000 Гц, выходная мощность усилителя 100 мВт. При отсутствии сигнала приёмник потребляет ток 4,5 мА. Питается приёмник от аккумуляторной батареи 7Д-0,1 или батареи Крона. Зарядку аккумуляторной батареи можно производить с помощью зарядного устройства, входящего в комплект. Монтаж приёмника вынолнен на печатной плате, где установлены все детали, за исключением громкоговорителя и батареи. Корпус выполнен из небьющейся пластмассы (сополимер) и имеет съёмную заднюю крышку, крепящуюся к корпусу с помощью замков. На правой стороне аппарата имеется гнездо подключения наружной антенны, а на левой, гнездо для подключения телефона ТМ-2. При подключении телефона громкоговоритель отключается. На задней крышке имеются штыри для зарядки аккумуляторной батареи. Для переноса радиоприёмника в комплекте имеется кожаный футляр с ремнём. Размеры приёмника - 152х90х35 мм, его масса 450 г. Одновременно завод производил полностью укомплектованные на боры для самостоятельной сборки аналогичных, ничем не уступающим в работе радиоприёмников ''Топаз-2''.

Литература:

  1. Подробнее о приёмнике в брошюре МРБ № 518.
  2. Описание приемника в справочнике Белова, Дрызго.
  3. Описание в журнале Радио № 9 1963 г.
