-  Приёмник трёхпрограммный "Орфей-304"

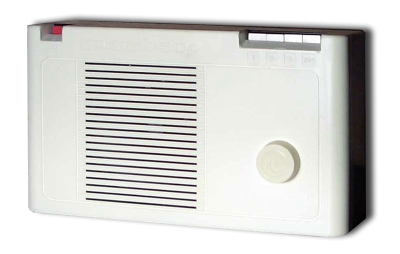

Приёмник трёхпрограммный "Орфей-304" выпускал Ленинградский завод "Пластприбор" с 1986 года.

''Орфей-304'' - трехпрограммный приёмник третьей группы сложности, предназначеный для приёма и воспроизведения программ, передаваемых по сети звукового трехпрограммного проводного вещания с номинальным напряжением НЧ тракта 30 или 15 В, питаемый от сети переменного тока с частотой 50 Гц и напряжением 220 В. В приёмнике применен кнопочный способ выбора программ, который позволяет переключать его на нужную программу при нажатии кнопки, соответствующей номеру программы: первая программа - приём низкочастотного сигнала звуковой частоты (с усилением или без); вторая и третья программы приём ВЧ - АМ сигналов с несущими частотами 78 или 120 кГц. Приёмник имеет выходные гнёзда, для подключения дополнительного громкоговорителя с сопротивлением не менее 25 Ом, которые можно использовать и для записи передаваемых передач на магнитофон.

Технические характеристики:

  • Диапазон воспроизводимых частот по звуковому давлению, Гц - не уже (на всех каналах) 160...6300.
  • Коэффициент гармоник на частоте 160 Гц по элект рическому напряжению, %, - не более 5.
  • Номинальная выходная мощность, мВт - 150.
  • Номинальное выходное напряжение - 1 В.
  • Неравномерность АЧХ по электрическому напряжению дБ, не более 10.
  • Мощность, потребляемая от электросети, Вт, не более 4.
  • Габаритные раз меры трёхпрограммного приёмника ''Орфей-304''', мм, не более - 100х160х282.
  • Масса - 1,7  кг.

Литература:

  1. ПТ "Орфей-304". Описание и электрическая схема
