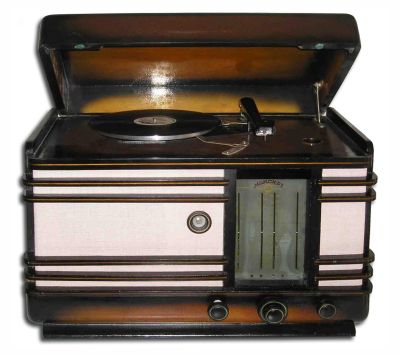

Радиола "Минск Р-7"

Сетевая ламповая настольная радиола "Минск Р-7" выпускалась с 1947 года Минским радиозавод им. Молотова, а с 1950 года и Минским радиозаводом им. 50 летия КПБ. Какое-то время выпуск однотипных радиол совместно продолжался на обоих заводах, затем с 1951 года радиолу выпускали уже только на Минским радиозаводом им. 50 летия КПБ. который в то время назывался просто "Минский радиозавод".

Радиола "Минск-Р-7" (в названии Р - радиола, 7 - количество ламп)  построена на основе радиоприемника "Минск", и далее её схема подверглась многократным изменениям, её диапазоны подгонялись под ГОСТ, было два или три КВ поддиапазона, устанавливались новые детали и комплектующие, при этом внешний вид радиолы практически не изменялся, хотя в электрической схеме и конструкции небольшие изменения присутствовали. Изменения фиксировались в паспорте и инструкции, а так
же надписью сзади, на картонной стенке (например: ''Радиола образца 1951 (52, 54) года''). Причём в радиоле образца 1954 года, уже имелась возможность проигрывать долгоиграющие пластинки. В первых выпусках радиол имелся отдельный переключатель рода работ, установленный на верхней панели. Переход на воспроизведение грамзаписи в модернизированной радиоле производится переключателем диапазонов, в котором для этой цели введено пятое положение. Включение электродвигателя производится автостопом.

Приемник имеет следующие каскады:

  1. Преобразователь частоты на лампе - 6А7.
  2. Усилитель промежуточной частоты на лампе - 6К7.
  3. Детектор сигнала и АРУ на лампе - 6Х6С.
  4. Предварительный УНЧ на лампе - 6Ж7.
  5. Оконечный усилитель на лампе - 6П6С.
  6. Оптический индикатор настройки на лампе - 6Е5С.
  7. Выпрямитель на лампе - 5Ц4С.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150-410 кГц (2000 - 732 м);
  2. Средние волны - СВ: 520 - 1600 кГц (577 - 200 м);
  3. Короткие волны - КВ-1: 4,3 - 12,2 МГц (69,76 - 24,59 м).
  4. Короткие волны - КВ-2: 14,87 - 15,44 МГц (20,7 - 19,43 м).

Промежуточная частота тракта 465 кГц.

Основные технические данные

Чувствительность во всех диапазонах не хуже 150 мкВ.

Избирательность. Ослабление чувствительности на средних и длинных волнах при расстройке на +-10 кГц не менее 26 дБ.

Ослабление сигнала по зеркальному каналу более 30 дБ на длинных и средних волнах и более 12 дБ на коротких.

Частотная характеристика: полоса пропускания всего тракта приемника обеспечивает воспроизведение частот 80 - 4500 Гц.

АРУ обеспечивает изменение напряжения на выходе приемника не более чем на 8 дБ при изменении напряжения на входе на 26 дБ.

Выходная мощность 2 Вт при коэффициенте нелинейных искажений не более 7%.

Питание

Питается радиоприемник от сети переменного тока напряжением 110, 220 и 127 В. Потребляемая мощность 85 Вт при проигрывании грампластинок и 66 Вт при приеме радиостанций.

Электрическая схема

1. Входная часть приемника, преобразователь и усилитель промежуточной частоты повторяют соответствующие элементы схемы приемника "Минск".

2. В растянутом 19-метровом диапазоне с целью получения наибольшего усиления начальное смещение и напряжение АРУ не подаются на приемную сетку лампы 6А7. Цепь отрицательной обратной связи в оконечном каскаде используется одновременно и для регулирования тембра. Для этой цели служат конденсаторы С35 и С26, переключаемые одновременно с катушкой Z15 первого фильтра промежуточной частоты. Переключатель, посредством которого осуществляется регулирование полосы пропускания и формы частотной характеристики, обеспечивает в первом положении снижение усиления в области верхних звуковых частот и одновременно с этим подъем нижних частот, во втором положении - только подъем нижних звуковых частот, а в третьем и четвертом положениях - равномерное усиление в области всех воспроизводимых частот. В четвертом положения одновременно происходит расширение полосы пропускания по промежуточной частоте. В проигрывателе звукосниматель подключается к регулятору громкости через фильтр C40C41C43R6R7, 4 срезающий шум иглы. Одновременно с этим разрывается цепь питания экранирующих сеток ламп 6А7 и 6К7, т.е. выключается высокочастотная часть радиолы.

Электродвигатель подключен к сетевой обмотке силового трансформатора так, что к нему всегда подводится напряжение 220 В.

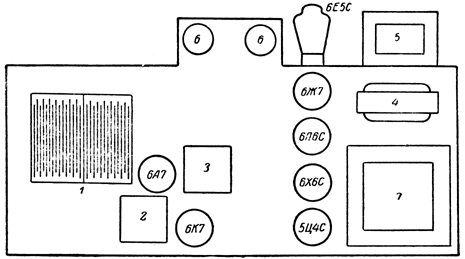

Расположение ламп и деталей на шасси радиолы "Минск Р-7"

 Расположение ламп и деталей на шасси радиолы "Минск Р-7"

1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ; 3 - 2-й ФПЧ; 4 - выходной трансформатор; 5 - дроссель фильтра; 6 - электролитические конденсаторы; 7 - силовой трансформатор.

Литература:

  1. Принципиальная схема радиолы "Минск Р-7"
  2. Описание и электрическая схема радиолы "Минск Р-7" в справочнике Р.Малинина.
  3. Описание и электрическая схема радиолы "Минск Р-7" в журнале "Радио" № 11 за 1949 год.
  4. Описание радиолы "Минск Р-7", образца 1954 г. в журнале "Радио" №5 за 1954 год.
  5. Описание и схемы радиол "Минск Р-7", "Минск Р-7-55" в справочнике Е.Левитина.
