Телевизор "Юность"

Малогабаритный телевизор "Юность" выпускал Московский радиотехнический завод. Опытный выпуск начат в 1964 году.

Малогабаритный переносный телевизор ''Юность'' (ЛПТ-23) выпускался небольшой опытной партией с ноября 1964 года, однако массовый выпуск был налажен только с марта 1965 года. Многие не знают, что прообразом модели стал опытный телевизор с тем же наименованием, который был создан ещё в 1959 году на основе футляра и шасси также опытного телевизора ''Волна''. Это был почти полностью транзисторный, кроме блока строчной развёртки, аппарат на кинескопе 43ЛК2Б с питанием от сети или аккамуляторов напряжением 12 вольт. Телевизор так и не был поставлен в серию из-за несовершенства полупроводниковых приборов тех лет. Телевизор ''Юность'' 1964 года выпуска собран тоже почти целиком собран на полупроводниковых приборах. Он экономичен, работает от сети и аккумулятора (специального или автомобильного). Для увеличения размеров экрана, перед телевизором можно было установить специальную линзу.

Технические характеристики :

  • Телевизор имеет 3 лампы (1Ц20Б в строчной развёртке) и 49 полупроводниковых приборов.
  • Антенна встроенная телескопическая, возможно подключение и наружной (75 ом).
  • Число каналов - 12.
  • Кинескоп 23ЛК9Б.
  • Размер изображения 140х190 мм.
  • Чувствительность на 1...5 каналах 150 мкВ, в 6...12 - 250 мкВ.
  • Число градаций яркости - 7.
  • Чёткость 450 строк
  • Габариты ТВ без БП - 270х205х205 мм, с БП - 270х205х270 мм.
  • Потребляемая мощность от сети 27 Вт, аккумулятора 13 Вт.
  • Масса с БП - 7 кг, без - 4,8 кг.

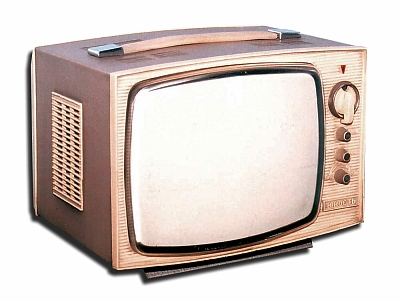

Телевизор выпускали в нескольких вариантах внешнего оформления и цветовой гаммы. Слева на фото вид телевизора начала выпуска, это экспонат Политехнического музея Москвы.

Литература:

  1. Описание модели и электрическая схема в журнале Радио №1 за 1966 год.
  2. Подробное описание телевизора Юность в справочнике С.А.Ельяшкевича.
