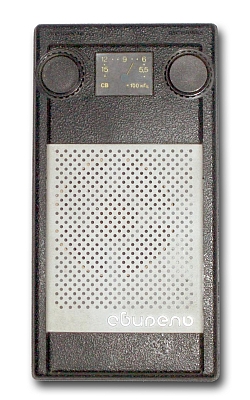

Радиоприёмник "Свирель"

Сувенирный однодиапазонный радиоприёмник "Свирель" выпускал Оршанский завод Красный Октябрь с 1981 года.

Малогабаритный сувенирный радиоприёмник ''Свирель'' - собран на 12 транзисторах и 3 диодах. Он предназначен для приёма программ радиовещательных станций в диапазоне средних волн на встроенную магнитную антенну. Диапазон принимаемых частот: средние волны (СВ) - 525...1605 кГц. Промежуточная частота 465 кГц. Максимальная чувствитель ность радиоприёмника - 1,2 мВ/м. Реальная чувствительность не хуже - 2,5 мВ/м. Избирательность по соседнему каналу 16 дБ. Избирательность по зеркальному каналу не хуже 26 дБ. При изменении псигнала принимаемой радиовеща тельной станции входе радиоприёмника на 26 дБ, система автоматического регулирования усиления (АРУ) обеспечива етизменение этого же сигнала на выходе только на 6 дБ. Номинальная выходная мощность усилителя низкой частоты радиоприёмника, при коэффициенте гармоник 7,5% не менее 40 мВт. Максимальная выходная мощность 60 мВт. Диапазон воспроизводимых звуковых частот по звуковому давлению - 400...2500 Гц. Источник питания: 2 элемента А-316. Напряжение питания 3 В. Ток потребляемый радиоприёмником без сигнала на входе 15 мА. Приемлимый радиоприём сохраняется при разряде батарей до 2 В. Длительность работы радиоприёмника, при прослушивании на средней громкости около 40 часов. Габариты радиоприёмника - 140х712х18 мм. Масса (без элементов питания) не более 180 грамм.

Литература:

  1. Инструкция по эксплуатации (неполн.) и схема РП.
  2. Описание РП в справочнике И.Ф.Белова.
