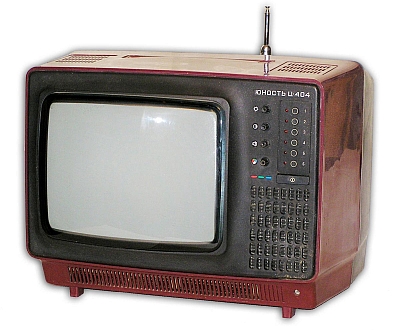

Цветной телевизор "Юность Ц-404"

Цветной телевизор "Юность Ц-404" выпускал Московский радиотехнический завод с 1982 год.

Телевизор "Юность Ц-404" (УПИЦТ-32-10) унифицированный, полупроводниково-интегральныи, модульный телевизионный приемник. Отличительной особенностью модели является построение по блочно-модульному принципу, с применением в блоках обработки сигналов унифицированных модулей. В телевизоре применен взрывозащищенный кинескоп типа 32ЛК1Ц-1, с размером экрана по диагонали 32 см и углом отклонения электронного луча 90°, с системой самосведения. Телевизор работает на любом канале МВ диапазона. Для приёма ДМВ есть возможность установки блока СК-Д-22. Телевизор обеспечивает: приём телевизионных передач цветного и ч/б изображения; возможность подключения магнитофона на запись звукового сопровождения; прослушивание звука на головные телефоны. Влияние помех минимально с АПЧ и Ф строчной развертки. Органы регулировки позволяют изменять громкость звучания, яркость и контрастность изображения, цветовую насыщенность. Корпус телевизора выполнен из полистирола различных цветовых оттенков. Аппарат сабжен ручкой для переноса. Размер картинки 181х247 мм. Чувствительность 55 мкВ. Разрешающая способность по горизонтали 300, вертикали 350 линий. Максимальная выходная мощность канала звука 0,75 Вт. Потребляемая мощность 80 Вт. Размеры 352х460x374 мм. Вес 14,3 кг.

Литература:

  1. Инструкция по эксплуатации 1982 года.
  2. Инструкция по эксплуатации 1985 года.
  3. Схема.
