Игрушка "Усилитель низкой частоты"

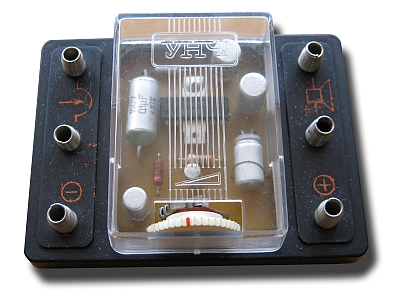

Игрушка "Усилитель низкой частоты". Павлодарский завод "Весна". Производство с 1989 года.

Игрушка ''Усилитель низкой частоты'' предназначена для технического творчества среднего и старшего школьного возраста, знакомых с основами радиоэлектроники, а также для начинающих радиолюбителей. УНЧ представляет собой модульный блок, который может быть использован для усиления громкости воспроизведения звукового сигнала в любительских радио конструкциях. Номинальная выходная мощность, не менее 0,25 Вт. Максимальная мощность 0,6 Вт. Ток потребления при отсутствии сигнала - 10 мА. Максимальный ток потребления при нагрузке 8 Ом - 100 мА. Коэффициент усиления - 4. Входное сопро тивление - 10 кОм. Напряжение входного сигнала - 0,14 В. Габаритные размеры УНЧ - 40x07x30 мм. Масса, не более - 0,15 кг.

Литература:

  1. Инструкция по эксплуатации УНЧ.
  2. Инструкция по эксплуатации и электрическ. схема УНЧ.
