Радиоприёмник "Свердловск"

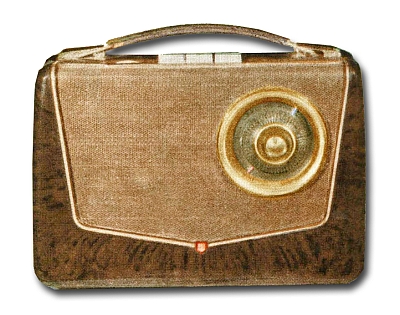

Портативный транзисторный радиоприёмник "Свердловск". Каменск-Уральский приборостроительный завод. Опыиный малосерийный выпуск 1957 года.

Радиоприёмник ''Свердловск'' представляет собой переносный двухдиапазонный супергетеродин с батарейным питанием, построенный на транзисторах. Диапазоны принимаемых частот ДВ и СВ. Приём радиостанций производится на внутреннюю магнитную ферритовую антенну. В радиоприёмнике используется семь транзисторов и один диод: П6Г преобразователь частоты, П6Г гетеродин, П6В (2 шт.) усилитель промежуточной частоты, ДГ-Ц8 - детектор, П6В - предварительный усилитель низкой частоты, П6В (2шт.) - двухтактный оконечный усилитель мощности низкой частоты. Питание приёмника - осуществляется от трех батарей - КБС-Л-0,5 от карманного фонаря. Напряжение питания составляет около 12 В, потребление тока - 23 мА в режиме покоя. В радиоприёмнике используется электродинамичес кий громкоговоритель 1ГД-9. Номинальная выходная мощность 100 мВт, максимальная 200 мВт. Размеры приёмника - 250х170х85 мм. Масса с батареями - 2 кг

Литература:

  1. Каталог ИРПА за 1959 год.
