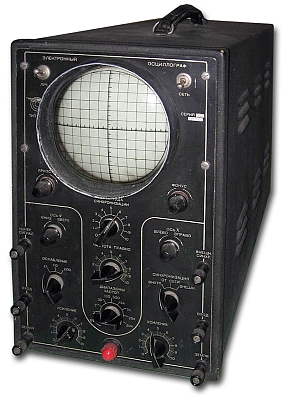

Электронный осциллограф "ЭО-7" (С1-1).

Электронный осциллограф "ЭО-7" (С1-1) выпускал Рыбинский приборостроительный завод с 1957 года (1948).

Электронный осциллограф ''С1-1'' производился с 1948 года. В 1957 году его наименование было изменено на ''ЭО-7''. Осциллограф ''ЭО-7'' (С1-1) предназначен для исследования периодических процессов. Применяется в заводских и лабораторных условиях. Чувствительность усилителя вертикальyого отклонения осциллографа 0,25 см/мв. Коэффициент усиления не менее 1800. Частотные искажения не более ±3 дб в диапазоне от 2 гц до 300 кгц. Входное сопротивление 2 Мом ±20% параллельно с емкостью не более 30 пф. Коэффициент ослабления входного аттенюатора 1:1; 1:10; 1:100 в диапазоне частот от 2 гц до 250 кгц. Чувствительность усилителя горизонтального отклонения не ниже 4,5 см/в. Коэффициент усиления около 35. Неравномерность частотной характеристики ± 3 дб в диапазоне от 2 гц до 250 кГц. Входное сопротивление 6 Мом ± 20% параллельно с емкостью не более 30 пф. Входное сопротивление цепи внешней синхронизации 0,1 Мом ± 20% параллельно с емкостью не более 40 пф. В приборе имеется 8 диапазонов непрерывной развертки: это 2 - 7; 7 - 30; 30 - 130; 130 - 500 гц; 500 гц - 2 кгц; 2 -7; 7 - 25; 25 - 50 кгц. Нелинейность развертки не превышает 5%. В приборе имеется 3 вида синхронизации: внутренняя (исследуемым сигналом), внешняя (внешним сигналом), от сети (питающим напряжением). Предусмотрена возможность подачи исследуемого напряжения непосредственно на вертикальные и горизонтальные пластины ЭЛТ. Прибор питается от электрической сети переменного тока напряжением 220 в при частоте 50 гц и нормально работает при изменениях напряжения сети от + 5 до -10%. Потребляемая прибором мощность 120 ВА. Габариты - 565х233х440 мм. Масса - 24 кг.

Литература:

  1. Описание и схема прибора в кратком справочнике Г.И.Гладышева, В.Г.Батура, А.Н.Воронцова за 1966 год.
