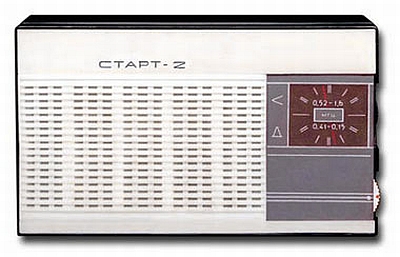

Радиоприёмник "Старт-2"

Транзисторный радиоприёмник "Старт-2" выпускал Московский радиозавод с 1963 года.

Радиоприёмник ''Старт-2'', как и модели ''Сокол'', ''Топаз-2'' собраны по одинаковой электрической схеме и конструкции. Отличия моделей только во внешнем оформлении и конструкции шкал. Радиоприёмник ''Старт-2'' предназначен для работы в диапазоне ДВ, СВ. Собран он на семи транзисторах. Чувствительность на ДВ 2,0 мВ/м, СВ 0,5 мВ/м. Избирательность по соседнему каналу 30 дБ, зеркальному - 26 дБ. ПЧ 465 Кгц. Имеется АРУ глубиной 26/6 дБ. Полоса воспроизводимых звуковых частот - 450...3000 Гц. Номинальная выходная мощность 100 мВт. При отсутствии сигнала потребляемый ток - 4,5 мА. Питание от батареи Крона, продолжительность работы при этом около 15 часов. Приёмник остаётся работоспособным при снижении питания до 5,6 В. Схема имеет температурную и режимную стабилизацию, что обеспечивает надёжность работы приёмника в интервале температур от -10 до +40 С. Монтаж приёмника выполнен на печатной плате из фольгированного гетинакса, где установлены все детали, кроме громкоговорителя и батареи. Корпус приёмника из небьющегося сополимера, со съёмной задней крышкой крепящуюся с помощью замков. Справа у футляра находится гнездо подключения наружной антенны, на левой гнездо для подключения телефона - ТМ-2. При его подключении, громкоговоритель отключается. Для переноса модели имеется кожаный футляр. Размеры РП 142х90х35 мм, масса 430 гр.

Литература:

  1. Электрическая схема радиоприёмника "Старт-2".
