Радиокомплекс "Ода-102-стерео"

Радиокомплекс "Ода-102-стерео"

Стереофонический радиокомплекс "Ода-102-стерео" выпускался Муромским заводом РИП с 1986 года.

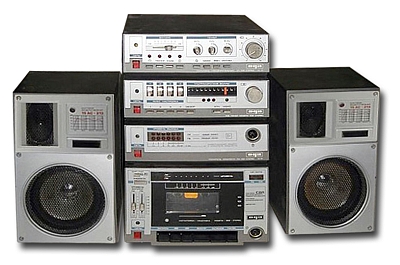

Комплекс обеспечивает приём моно и стереофонических радиопередач в диапазоне УКВ, запись моно и стереофонических программ, с последующим их воспроизведением. Комплекс состоит из 5 функционально законченных блоков; УКВ тюнера ''Ода-102С'', кассетного магнитофона-приставки ''Ода-302С'', усилителя мощности ''Ода УМ-102С'', предварительного усилителя ''Ода УП-102С'' и 2-х акустических систем ''15АС-213''. СК имеет 4 фиксированные настройки; автоматическую подстройку частоты и бесшумную настройку; светодиодные индикаторы точной настройки и приёма стереопрограмм; автоматическое переключение режимов ''моно-стерео''; систему шумопонижения; переключатель типов ленты со световой индикацией; счётчик расхода ленты; автостоп при окончании ленты в кассете или неисправности кассеты; 3 полосный регулятор тембра, отключаемую тонкомпенсацию; ступенчатое ослабление громкости; светодиодную индикацию перегрузок; электронную защиту от КЗ. Предусмотрена возможность подключения внешних сигналов. Выходная мощность (на нагрузке в 4 Ома), Вт: номинальная - 2х10, максимальная 2х25. Входное сопротивление акустической системы - 4 Ом. Напряжение питания 220 В. Потребляемая мощность, Вт: тюнера - 4,5, магнитофона-приставки 7, усилителя мощности - 34...100, усилителя предварительного 10. Габариты, мм: каждого блока: тюнера, УМ, УП 223х245х75, магнитофона-приставки - 220х144х247, акустической системы - 160х178х265. Масса, кг: тюнера 2,2, магнитофона-приставки 3,5, УМ - 3,6, УП 2,0, одной АС 5,5. Типы магнитной ленты для МП - А4206-3; А4212-3Б. Скорость магнитной ленты 4,76 см/с. Чувствительность в диапазоне УКВ - 4 мкВ. Диапазон воспроизводимых частот, Гц: тракта ЧМ 31,5...15000, магнитной записи с применением ленты А4206-3 40...12500, А4212-3Б 40...14000, усилительно-акустического устройства 20...20000. Коэффициент детонации ±0,2%. Коэффициент НЛИ, %: тракта стереоприёма 2, тракта ЗЧ в диапазоне 20...20000 Гц 0,3, на ЛВ в МП 4.

Литература:

  1. Инструкция по эксплуатации СК "Ода-102С".
  2. Подробное описание комплекса "Ода-102-стерео" с электрическими и монтажными схемами в брошюре МРБ 1164.
  3. Каталог внешторга.
