Миникомплекс "Ода-101-стерео"

Миникомплекс "Ода-101-стерео"

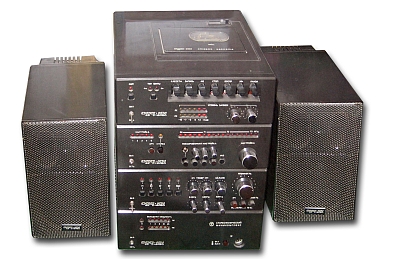

Стереофонический миникомплекс "Ода-101-стерео" серийно выпускал Муромский завод радиоизмерительных приборов с 1985 года.

''Ода-101-стерео'' стереофонический малогабаритный радиокомплекс первой группы сложности выполнен в блочном исполнении и предназначен для работы в стационарных условиях. Он состоит из четырех функционально-законченных блоков: тюнера, магнитофона, усилительно-коммутационного блока, блока оконечных усилителей, выполненных в едином стилевом оформлении, блока электропроигрывателя ''Орфей-101-стерео'' и двух акустических систем. Радиокомплекс обеспечивает: приём передач радиовещательных станций в диапазоне УКВ с частотной модуляцией, в том числе приём передач по системе стереофонического вещания с полярной модуляцией; воспроизведение моно и стереофонической грамзаписи; запись и воспроизведение музыкальных моно и стереофонических программ на магнитную ленту двух типов А4206-3Б или А4212-3В, размещенную в стандартной кассете МК-60; прослушивание программ через выносные акустические системы или стерео телефоны; воспроизведение программ с внешних источников. Блоки комплекса имеют следующие вспомогательные устройства: блок тюнера: четыре фиксированные настройки на заранее выбранные радиостанции; электронную шкалу настройки; электронную индикацию точной настройки; световую индикацию наличия стереопередачи; автоматическую подстройку частоты; бесшумную настройку на принимаемую станцию; блок магнитофона: систему шумоподавления со световой индикацией включения; световую индикацию переключения режимов работы; индикатор расхода ленты; электронный двухканальный световой индикатор контроля уровня записи; переключатель типа используемой магнитной ленты с индикацией; блок УКУ: электронную коммутацию входов 5 источников программ; световую индикацию коммутации входов; плавную корректировку частотной харак теристики по верхним (7500 Гц), средним (2500 Гц) и нижним (240 Гц) частотам; ступенчатое ослабление на 10 дБ громкости, верхних н нижних частот; блок ОУ: двухканальный световой индикатор выходной (номинальной и максимальной мощности; электронную защиту от короткого замыкания в нагрузке; электронную защиту акустических систем с выходом из строя выходных транзисторов.

Литература:

  1. Характеристики, электрические и монтажные схемы СМК в справочнике Ю.П. Алексеева.
