Радиоприемник "Минск"

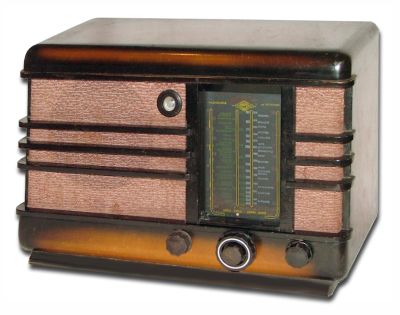

Настольный радиоприёмник "Минск" выпускался Минским радиозаводом имени Молотова с 1947 года.

Радиоприёмник ''Минск'' разработан в конце 1946 года на основе предыдущих моделей ''КИМ'', ''Пионер'' и 'Маршал'' и представляет собой шестиламповый
супергетеродин второго класса с питанием от электрической сети с диапазонами длинных, средних и двумя поддиапазонами коротких волн. Производство приемника начато в 1947 году. В радиоприёмнике имеется регулятор тембра по высоким звуковым частотам, который одновременно регулирует полосу пропускания по промежуточной частоте. Регулятор скачкообразный. Неболшая партия радиоприёмников "Минск" была выпущена с двумя коротковолновым диапазоном, видимо данные этой партии стали базой описания справочника, затем только с одним, растянутым.

Основные технические данные

Чувствительность во всех диапазонах не хуже 150 мкВ.

Избирательность. Ослабление чувствительности на средних и длинных волнах при расстройке на +-10 кГц не менее 26 дБ.

Ослабление сигнала по зеркальному каналу более 30 дБ на длинных и средних волнах и более 12 дБ на коротких.

Частотная характеристика: полоса пропускания всего тракта приемника обеспечивает воспроизведение частот 100 - 4000 Гц.

АРУ обеспечивает изменение напряжения на выходе приемника не более чем на 8 дБ при изменении напряжения на входе на 26 дБ.

Выходная мощность 2 Вт при коэффициенте нелинейных искажений не более 7%.

Приемник имеет следующие каскады:

  1. Преобразователь - 6А7.
  2. Усилитель промежуточной частоты - 6К7.
  3. Детектор, АРУ и предварительный УНЧ на лампе - 6Г7.
  4. Входной усилитель мощности - 6П6С.
  5. Оптический индикатор настройки - 6Е5С.
  6. Выпрямитель - 5Ц4С.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150-410 кГц (2000 - 732 м);
  2. Средние волны - СВ: 520 - 1600 кГц (577 - 200 м);
  3. Короткие волны - КВ-1: 4,3 - 12,2 МГц (69,76 - 24,59 м).
  4. Короткие волны - КВ-2: 14,87 - 15,44 МГц (20,7 - 19,43 м).

Промежуточная частота тракта 465 кГц.

Питание

Питается радиоприемник от сети переменного тока напряжением 110, 220 и 127 В. Потребляемая мощность 60 Вт.

Особенности схемы

1. В первом ФПЧ имеется дополнительная катушка L15 из 2,5 витка, которая позволяет увеличить связь между обоими контурами фильтра. Она включается переключателем П7 и служит для расширения полосы пропускания по промежуточной частоте.

2. На коротковолновых диапазонах АРУ для лампы 6А7 выключается.

3. Регулирование тембра осуществляется переключением элементов в цепи частотно-зависимой отрицательной обратной связи с помощью переключателя П7, служащего одновременно и для изменения полосы пропускания по промежуточной частоте. В положении, соответствующем широкой полосе пропускания, одновременно расширяется и частотная характеристика УНЧ.

 Расположение ламп и деталей на шасси приемника "Минск"

 1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ; 3 - 2-й ФПЧ; 4 - выходной трансформатор; 5 - электролитические конденсаторы; 6 - силовой трансформатор.

Литература:

  1. Принципиальная схема приемника "Минск".
  2. Описание приемника в справочнике Левитина
