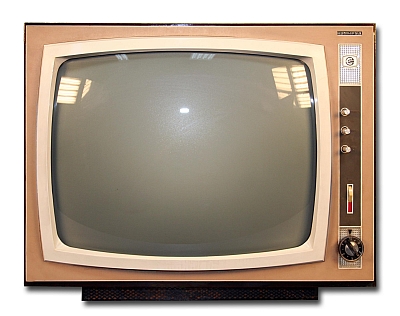

Телевизор "Изумруд-202"

Телевизор "Изумруд-202" выпускался Новосибирским заводом "Электросигнал" с 1969 года.

Внешнее оформление телевизора ''Изумруд-202'' - одно из лучших для своего времени. ''Изумруд-202'' - это унифицированный ч/б телевизор 2-го класса УЛТ-59-II-1 (УНТ-59-II-1) предназначенный для приёма телевизионных программ на любом из 12 каналов, метрового диапазона. Телевизор выпускался в настольном и напольном вариантах, с различной декоративной отделкой корпуса и передней панели. В модели применен взрывозащищенный кинескоп типа 59ЛК2Б (59ЛК2Б-С), с размером экрана по диагонали 59 см и углом отклонения электронного луча 110°. Поворачивающееся шасси, рациональное размещение узлов и блоков, делают аппарат удобным для осмотра и ремонта. Аппарат обеспечивает: возможность подключения магнитофона для записи звукового сопровож дения; его прослушивание на головные телефоны при отключенных громкоговорителях; возможность регулирования на расстоянии громкости и яркости, при помощи проводного ПДУ; подключение приставки 2-х речевого сопровождения. Телевизор имеет АПЧ гетеродина, что обеспечивает переключение программ без регулировок. АРУ обеспечивает устойчивое изображение. Помехи минимальны с помощью АПЧ и Ф. Размер изображения 484х380 мм. Чувствительность 50 мкВ. Разрешающая способность 450...500 линий (гор/верт). Выходная мощность канала звука 1,5 Вт. Питается телевизор от сети переменного тока напряжением 110, 127, 220 или 237 В. Потребляемая мощность 180 Вт. В телевизоре 17 радиоламп, 21 диод. Габариты модели - 650x545х390 мм. Масса 35 кг.

Литература:

  1. Инструкция по эксплуатации ТВ.
  2. Электрическая схема.
