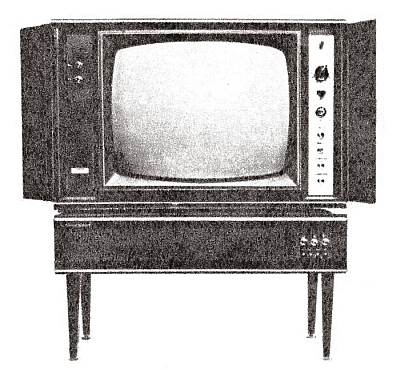

Цветной телевизор 2 класса "Горизонт-701"

Цветной телевизор 2 класса "Горизонт-701" выпускался Минским ПО "Горизонт" с 1975 года.

Унифицированный цветной телевизор "Горизонт-701" (УЛЛЦТ-59-П-12) выполнен на базе унифицированной лампово-полупроводниковой модели УЛПЦТ-59-П. В отличие от этой модели, в телевизоре "Горизонт-701" применена автономная акустическая система со встроенным транзисторным усилителем НЧ и встроенным источником питания, которая может использоваться для подключения различной бытовой радиоаппаратуры. Для согласования выхода дробного детектора со входом основного усилителя НЧ в телевизоре применен двухкаскадный предварительный усилитель НЧ, конструктивно выполненный на отдельной печатной плате и размещённый на блоке управления. Блок динамического сведения выдвигается вперед на кронштейнах, чтo позволяет регулировать сведение находясь перед экраном, блок управления также выдвигается вперёд, обеспечивая свободный доступ ко всем расположенным на нём элементам регулировки. Автономная акустическая система выполнена в виде подставки-столика под телевизор. В ней установлены две головки - 6ГД-6 и ЗГД-31, соединенные через разделительный фильтр. Номинальная мощность усилителя НЧ - 6, максимальная 16 Вт. Полоса рабочих частот звука 63...12500 Гц. Размеры телевизора - 545х805х640 мм, акустической системы 195х805х410 мм, масса соответственно - 60 кг и 14 кг. Розничная цена телевизора "Горизонт-701" - 690 рублей. Информация и изображение телевизора "Горизонт-701" в журнале Радио № 6 за 1975 год.
