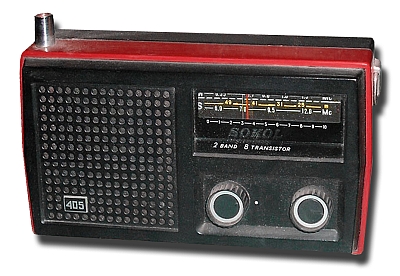

Радиоприёмник "Сокол-405"

Портативный транзисторный радиоприёмник "Сокол-405" выпускался Московским производственным объединением "Темп" с 1977 года.

Переносный малогабаритный радиоприемник супергетеродинного типа ''Сокол-405'' собранный на 9 транзисторах и 3 диодах, предназначен для приёма радиостанций на магнитную или телескопическую антенну. Диапазоны частот/волн СВ: 525...1605 кГц (571,4...186,9 м) KB: 5,8...12,1 МГц (52...25 м). Промежу точная частота 465 кГц. Максимальная чувствительность при выходной мощности 5 мВт (не хуже) в диапазоне СВ: 250 мкВ/м, KB: 50 мкВ. Реальная чувствительность (не хуже) в диапазоне СВ: 0,7 мВ/м, KB: 150 мкВ. Селективность по соседнему каналу на СВ и KB: не менее 30 дБ. Селективность по зеркальному каналу (не менее) в диапазоне СВ 30 дБ, KB 12 дБ. Действие АРУ: при изменении входного сигнала 26 дБ изменение напряжения на выходе приемника не более 6 дБ. Номинальная выходная мощность при коэффициенте нелинейных искажений не более 6%: - 150 мВт. Максимальная выходная мощность не менее 0,3 Вт. Полоса воспроизводимых звуковых частот: 315... 3550 Гц. Среднее звуковое давление в полосе воспроизводимых звуковых частот: не менее 0,25 Па. Источник питания: 6 элементов типа 316. Напряжение питания: 9 В. Ток, потребляемый приемником при отсутствии сигнала: не более 13 мА. Работоспособность приёмника обеспечивается при снижении напряжения питания до 5 В. Длительность работы при средней громкости от комплекта элементов 316: не менее 50 ч. Габаритные размеры: 200х140х58 мм. Масса: 0,8 кг.

''Сокол-405'' разработан на базе модели ''Сокол-404'' и отличается от него диапазоном принимаемых волн (KB вместо ДВ), конструкцией, внешним оформлением и изменениями принципиальной электрической схемы. Корпус приёмника, выполнен из ударопрочного полистирола и отделан металлическими накладками. Шкала и органы управления расположены на лицевой панели, а переключатель диапазонов и гнёзда для внешней антенны и телефона ТМ-4 на задней и боковой стенках корпуса. Органы для управления имеют надписи и обозначения. В корпусе укреплены печатная плата, телескопическая антенна, громкоговоритель типа 05ГД-37. Немного подробнее о радиоприёмнике ''Сокол-405'' можно ознакомиться на странице радиоприёмника ''Сокол-404''.

Литература:

  1. Описание и схема модели в справочнике Белова-Дрызго.
