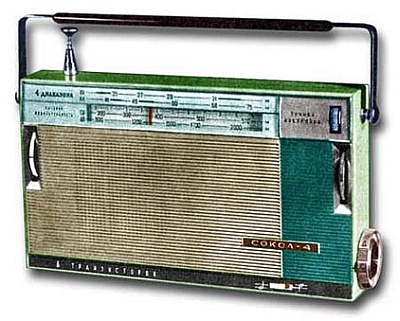

Радиоприёмник "Сокол-4"

Транзисторный радиоприёмник "Сокол-4" выпускал Московский радиозавод с 1967 года.

Радиоприёмник ''Сокол-4'' представляет собой малогабаритный супергетеродин, собранный на восьми транзисторах и двух полупроводниковых диодах. Он предназначен для приёма радиовещательных станций в диапазонах ДВ, СВ и КВ. Приём в диапазонах ДВ, СВ осуществляется на магнитную антенну, в диапазонах КВ на телескопическую. Прослушивание радиостанций производится на собственный громкоговоритель. При индивидуальном прослушивании, к приёмнику можно подключать головной телефон, при этом встроенный громкоговоритель автоматически выключается. Питание приёмника осуществляется от 4-х малогабаритных элементов А316. Управление с помощью четырёх ручек: настройки, подстройки, переключателя диапазонов и регулятора громкости с выключателем питания. Удобное размещение органов управления, малый вес, 950 г. и габариты 215х125х47 мм, делают приёмник удобным в эксплуатации в любых условиях. Приёмник имеет следующие диапазоны частот: ДВ 735-2000, СВ 186-570 и КВ 25-75 м. КВ диапазон разбит на два поддиапазона: KВl - 25-31 м и КВ2 - 41-75 м. Чувствительность у приёмника при отношении сигнал шум 20 дб 1,8 мВ/м на ДВ, 0,8 мВ/м на СВ, 150 мкВ на КВ. Избирательность по соседнему каналу 46, по зеркальному каналу на ДВ и CВ 26 дБ, на KB - 12 дБ. ПЧ 465 кГц. Полоса пропускания ПЧ - 9 кГц. АРУ обеспечивает изменение напряжения на детекторе на 5, при изменении на входе на 26 дб. Номинальная выходная мощность УНЧ на динамике 0,5ГД-20 100 мВт, при КНИ 5%, максимальная 180, при искажениях 15%. Ток покоя 10 мА, мак симальный - 100 мА. По схеме, конструкции и виду приёмник аналогичен приёмнику ''Спорт-2''.

Литература:

  1. Описание РП в Радио № 11 за 1968 год.
  2. Описание в справочнике Б-Д.
