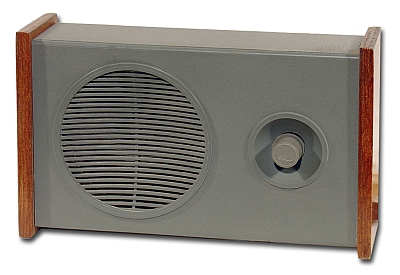

Абонентский громкоговоритель "Ноктюрн-317"

Абонентский громкоговоритель "Ноктюрн-317" выпускался объединением "Пластприбор" (г. Ленинград) с 1989 года.

Абононентский громкоговоритель ''Ноктюрн-317'' предназначен для воспроизведения передач низкочастотного канала сети проводного вещания. При работе громкоговоритель устанавливается на горизонтальную плоскость или подвешивается на стену. АГ выполнен из ударопрочного полистирола, имеет оригинальную конструкцию корпуса. Боковые стенки корпуса деревянные, полированные. Передняя панель, верхняя и нижняя грани корпуса представляют общую деталь отлитую шероховатой с помощью специальной пресс-формы. В АГ использована динамическая головка 0.5ГД-42М диаметром 125 мм производства объединения ''Пластприбор''. Трансформатор типа ТАГ-П1. Резистор СПЗ-ЗОа-0,5-33 кОм служит для регулировки громкости, его рукоятка выведена на лицевую панель.

Технические характеристики:

Номинальное входное напряже ние 30 (15). Эффективный рабочий диапазон частот - 160 ... 10.000 Гц. Среднее линейное звуковое давление, Па, при номинальном напряжении в диапазоне частот 315... 4000 Гц, около 0,25. Габариты аппарата - 254х69x150 мм. Масса 0,9 кг. Диапазон регулирования громкости - 35 дБ.

Литература:

  1. Подробное описание АГ в справочнике "Бытовая электроакустическая аппаратура".
  2. Инструкция по эксплуатации АГ "Ноктюрн-317"
