Телевизор "Горизонт-206"

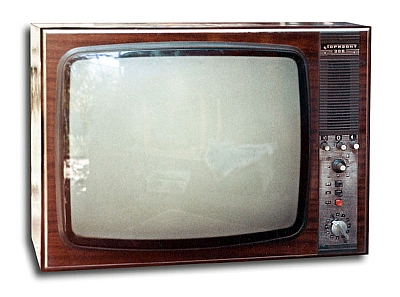

Унифицированный ч/б телевизор второго класса "Горизонт-206" выпускался Минским ПО "Горизонт" с 1974 по 1990 год.

Унифицированный телевизор 2 класса ''Горизонт-206'' УЛПТ-61-II-28 обеспечивает приём програм ч/б изображения на любом из 12 каналов МВ диапазона а при установке блока СКД-1 и ДМВ. Модель сконструирована с асимметричным расположением экрана. Правая верхняя часть передней и боковой панели выполнена в виде решёток, за которыми расположены 2 громкоговорителя 3ГД-38Е и 2ГД-36. На передней панели расположены ручки громкости, яркости, контрастности, настройки ДМВ, переключатель MB-ДМВ, выключатель сети, ручка ПТК и индикатор сети. Конструкция ТВ предусматривает удобный доступ к деталям и лампам. Шасси вертикальное, вращается, облегчая ремонт. Сзади аппарат закрыт пластмассовой стенкой, с вентиляционными отверстиями. Платы выполнены печатным способом, размещены на шасси. Имеются гнёзда для записи звука на магнитофон и прослушивания его телефонами при отключенной АС. Есть возможность дистанционного управления громкостью и яркостью проводным пультом, АПЧГ, АПЧ и Ф, стабилизация размера изображения. Параметры телевизора аналогичны унифицированным моделям УЛПТ-61. Габариты - 700х510х410 мм. Масса 36 кг. Цена 296 рублей.

Литература:

  1. Инструкция по эксплуатации ТВ.
  2. Электрическая схема.
