Радиоприёмник "КРУ"

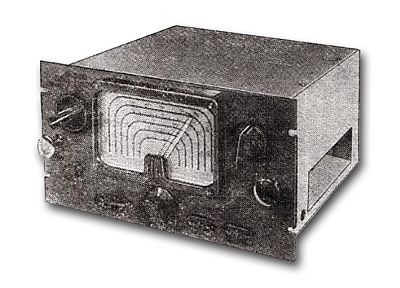

Радиоприёмник "КРУ" для колхозного радиоузла "КРУ-40". Модель 1958 года.

Приёмник выполненный по супергетеродинной схеме на 10-ти транзисторах и 3х германиевых диодах. Он предназначен для колхозного радиоузла ''КРУ-40''. Приёмник рассчитан на приём в диапазонах волн от 150 КГц до 12,5 МГц (С 2000 до 25 м), которые разбиты на шесть поддиапазонов: ДВ, СВ и четыре КВ (70...50, 41, 31 и 25 м). Масса приёмника 6 кг. Чувствительность на ДВ, СВ 35 мкВ, КВ 25 мкВ. Избирательность 40 дБ. Ослабление заркального канала в ДВ, СВ 40 дБ, КВ 30 дБ. ПЧ = 465 кГц. Диапазон воспроизводимых звуковых частот 100...3500 гц. Ручная регулировка усиления работает в пределах 30 дБ. Питание - от любого источника постояннного тока напряжением 12 В. Потребляемый ток 15 мА. Выходная мощность 1 мВт на нагрузке 600 Ом при КНИ - 1,5...2%. Приёмник содержит каскад УВЧ, преобразователь частоты с отдельным гетеродином, 2 каскада УПЧ, диодный детектор, усилитель постоянного тока, 2 каскада УНЧ, каскад УНЧ контрольных телефонов, отдельный радиоприёмник прямого усиления на одном транзисторе. Он предназначен для приёма проводного вещания, транслируемого на частоте 31,5 кГц. Его полоса пропускания по ВЧ составляет 8 кГц, чувствительность 5 мВ, потребляемый ток 4 мА. УПТ управляет АРУ, при изменении сигнала входа на 60 дБ УПТ обеспечивает изменение выходного напряжения на 6 дБ. Конструктивно приёмник ''КРУ'' разбит на 3 отдельных блока. Блок высокой частоты состоит из семисекционного переключателя барабанного типа, встроенного блока КПЕ и платы на которой размещены транзисторы УВЧ, гетеродина и преобразователя. Второй блок включает УПЧ и приёмник прямого усиления. Третий блок имеет каскады УНЧ. Блоки ВЧ-ПЧ размещаются так чтобы исключить их взаимное влияние. В приёмнике имеются гнёзда для звукоснимателя, микрофона и других источников НЧ сигнала.
