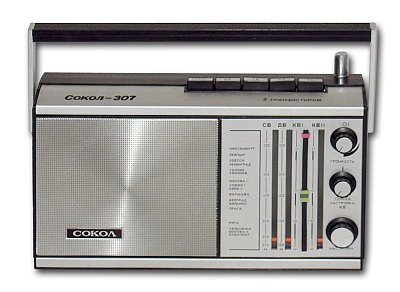

Радиоприёмник "Сокол-307"

Портативный транзисторный радиоприёмник "Сокол-307" выпускал Московский радиозавод "Темп" 1973 года.

Портативный транзисторный радиоприёмник ''Сокол-307'' собран на 9 транзисторах и 7 полупроводниковых диодах. Приймник рассчитан на приём радиостанций в стандартных вещательных диапазонах ДВ, СВ и диапазонах КВ, КВ-1 - 16...25 м (18...11,2 МГц) и КВ-2 - 31...49 м (10...6,1 МГц). В диапазонах ДВ и СВ приём производится на внутреннюю магнитную антенну, в диапазонах КВ, на выдвижную телескопическую. Чувствительность приёмника в диапазоне ДВ - 1,3 мВ/м, СВ - 0,7 мВ/м, КВ - 130 мкВ. Избирательность по соседнему каналу - 40 дБ. Избирательность по зеркальным каналам в диапазонах: ДВ - 36 дБ, СВ - 30 дБ, КВ - 16 дБ. Полоса воспроизводимых звуковых частот - 300...3500 Гц. Среднее звуковое давление в полосе рабочих частот не менее 025 Па. Номинальная выходная мощность усилителя - 300 мВт. Максималь ная 700 мВт. Питание модели осуществляется от 6 элементов типа - А-343, общим напряжением 9 В. Работоспособность приёмника сохраняется при снижении напряжения батарей до 3,5 В. Размеры радиоприёмника 240х160х60 мм, масса с батареями 1,2 кг

Литература:

  1. Описание и электрическая схема модели в справочнике.
