Акустическая система "Электроника 35АС-130"

Акустическая система "Электроника 35АС-130" выпускалась Ленинградским заводом "Ферроприбор" с 1996 года.

Акустическая система Электроника ''35АС-130'' предназначена для высококачественного воспроизведения звуковых программ с бытовой радиоаппаратуры высокого класса. Рекомендуемая подводимая к АС мощность усилителя с 20 до 50 Вт. Диапазон воспроизводимых частот АС 40...25000 Гц. Особенностью АС является пассивный излучатель, находящийся сзади. Входное электрическое сопротивления для АС - 8 Ом. Долговременная подводимая мощность - 75 Вт, кратковременная 100 Вт. Вариант установки полочный. В АС применены 2 головки НЧ 50ГДН-1, ВЧ изодинамическая типа 25ГДВ-1-16. Акустическая система имеет габариты 250х420х250 мм, а её масса составляет 12 кг.

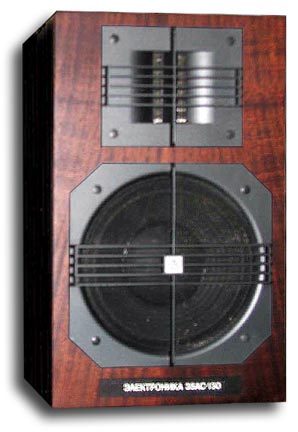

На фото - изображена колонка, в которой установлен громкого воритель не 50ГДН-1 а EVM скорее всего НО8821 с бумажным диффузором. Этот более поздний вариант. Описание в справоч нике соответствует первоначальному варианту. У громкоговорителя - 50ГДН-1 плоский сотовый диффузор (мембрана). Вообще эти колонки интересны тем, что в одном корпусе собраны три достаточно редких, для нашего колонкостроения, решения: 1. Изодинамическая высокочастотная головка. 2. Динамик с плоской мембраной на НЧ. 3. Пассивный излучатель.

Литература:

  1. Описание и схема в справочнике "Радио и Связь". Издание 1992 года.
