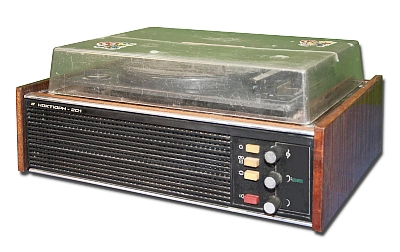

Электрофон "Ноктюрн-201"

Настольный электрофон "Ноктюрн-201" серийно выпускался Грозненским радиотехническим заводом с 1973 года.

''Ноктюрн-201'' - электрофон настольного исполнения, с питанием от сети переменного тока, предназначенный для прослушивания монофонических записей с долгоиграющих или обычных грампластинок на встроенный громкоговоритель 2ГД-22. Cхема электрофона аналогична электрофону ''Аккорд-201'', отличаясь от него применением трансформатора для согласования усилителя НЧ с громкоговорителем.

Основные технические данные:

  • Частота вращения диска проигрывателя: 33, 45 и 78 об/мин.
  • Чувствительность усилителя со входа: звукосниматель/линия: 150 мВ/15 В.
  • Полоса воспроизводимых звуковых частот: 100....10000 Гц.
  • Относительный уровень шумов, не хуже: 40 дБ.
  • Выходная мощность: номинальная/максимальная: 1,5/2.
  • Регулировка тембра звуковых частот, не менее: низких/высоких: 16/14 дБ.
  • Диапазон ручной регулировки громкости, не менее: 40 дБ.
  • Источник питания: сеть 50 Гц, напряжением 127/220 В.
  • Габаритные размеры электрофона: 410х320х183 мм.

Литература:

  1. Описание и схема электрофона в справочнике Н.В.Анисимова.
  2. Описание и схема электрофона в справочнике Белова и Дрызго.
