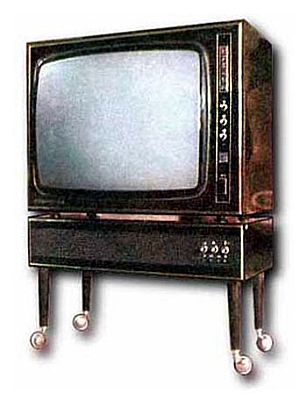

Телевизор "Горизонт-107"

Телевизор "Горизонт-107" выпускал Минский радиозавод с 1975 года.

Телевизор ''Горизонт-107'' (УЛПТ-67-I-7) - телевизор 1-го класса, предназначенный для приёма программ ч/б телевидения. Модель выполнена с сенсорным устройством переключения программ и автономной АС, работает в любом из 12 каналов МВ и в любом из 40 каналов ДМВ диапазона. Сенсорное устройство переключает аппарат на 1 из 6 настроенных заранее каналов, прикосновением к контакту в виде цифры. АС со встроенным усилителем выполнена подставкой под телевизор и может быть подключена к магнитофону или радиоприёмнику, для улучшения качества их звучания. Чувствительность в диапазоне МВ 50, ДМВ 75 мкВ. Размер изображения - 535х400 мм. Чёткость по горизонтали 500, вертикали 550 линий. Полоса звуковых частот, воспроизводимых АС 63...12500 Гц. Номинальная выходная мощность 6 Вт. Потребляемая ТВ мощность 190 Вт, АС - 30 Вт. Размеры телевизора 720х590х490 мм, АС 720х192x350 мм. Вес ТВ 46 кг. АС 13 кг.

Литература:

  1. Инструкция по эксплуатации телевизора.
  2. Описанием телевизора в журнале РАДИО № 9 за 1977 год.
  3. Описание модели в брошюре ТРЗ № 94.
  4. Электрическая схема.
